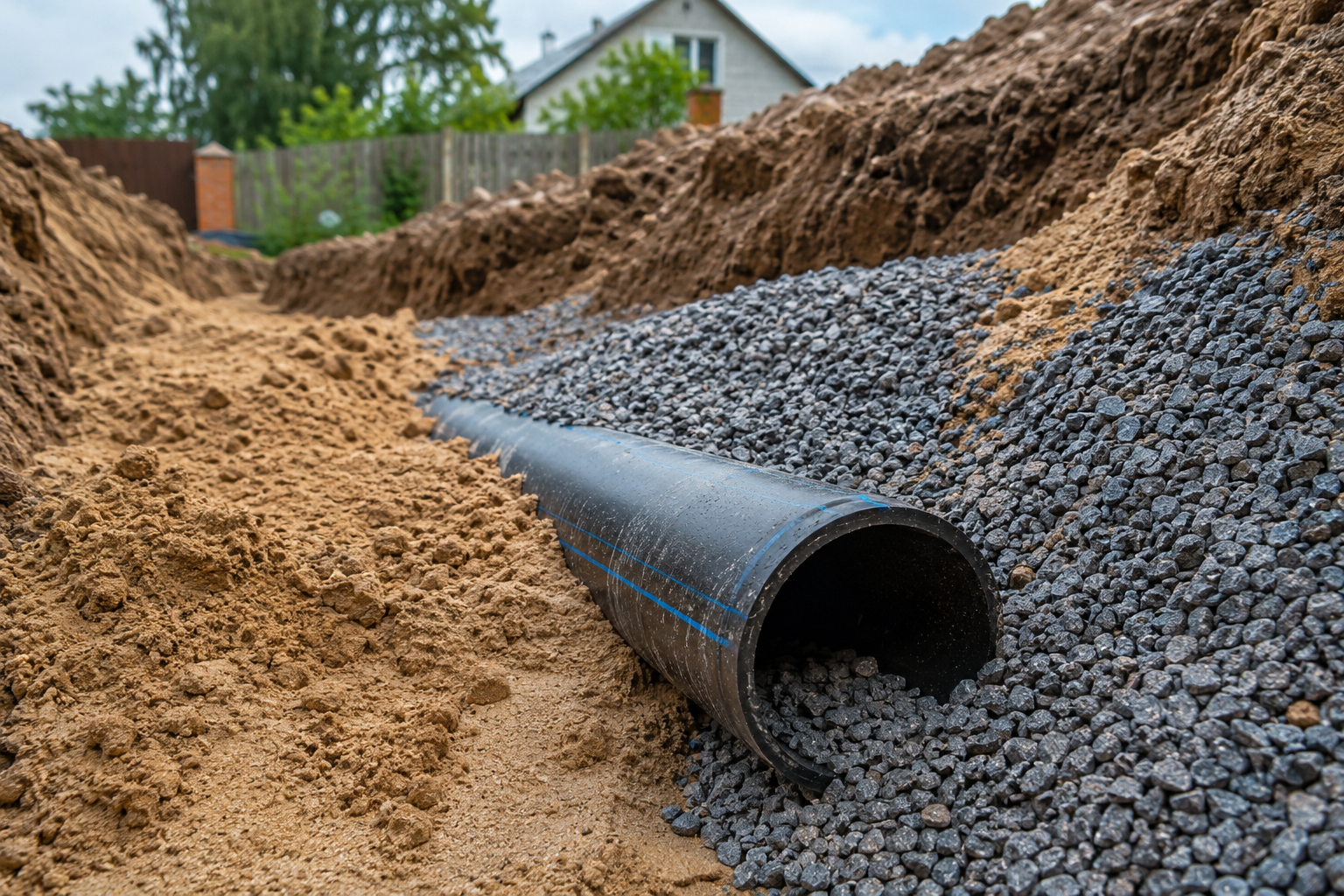

Скрытая угроза: Песок или щебень под ПНД? Что убивает трубу за 3 зимы

В практике проектирования и строительства наружных инженерных сетей существует опасное заблуждение: считается, что полиэтилен низкого давления (ПНД) — это «вечный» материал, способный простить любые огрехи монтажа. Однако статистика аварийных служб Санкт-Петербурга и Ленинградской области показывает иную картину. Ежегодно сотни объектов водоснабжения и газораспределения выходят из строя через 2–4 года после ввода в эксплуатацию. Причина в 85% случаев идентична — нарушение технологии подготовки основания и устройства «постели» трубопровода. То, что строители называют «незначительным отклонением от проекта», инженеры называют медленным убийством трубы.

1. Инженерно-техническая проблематика: почему именно «три зимы»?

Труба из ПЭ 100 по ГОСТ 18599-2001 обладает высокой кольцевой жесткостью и эластичностью, но она крайне чувствительна к так называемым «точечным нагрузкам». Когда под трубой оказывается щебень или грунт с включениями камней размером более 20-40 мм, создается зона концентрации напряжений.

Почему критический срок — именно 3 года?

1. Первая зима: Происходит первичная осадка грунта обратной засыпки. Труба «усаживается» на основание. Если под ней щебень, острые грани впиваются в защитную оболочку или основную стенку трубы.
2. Вторая зима: Циклы замерзания и оттаивания грунта (пучение) заставляют массив грунта совершать микроперемещения. В этот период происходит деформация стенки, глубина внедрения камня в тело трубы может достигать 10–15% толщины стенки.
3. Третья зима: Усталостное напряжение материала достигает пика. Полиэтилен обладает свойством ползучести. Под постоянным точечным давлением камня и при воздействии внутреннего давления воды (или газа) начинается процесс медленного распространения трещин (SCG — Slow Crack Growth). В сильные морозы, когда грунт максимально сдавливает трубу, происходит окончательная перфорация или раскрытие трещины.

2. Критический анализ материалов основания

С точки зрения нормативной документации (СП 40-102-2000, СП 129.13330.2019), подготовка основания — это не просто выравнивание дна траншеи, а создание демпфирующего слоя.

Технологический аспект

Использование щебня в качестве «постели» для ПНД труб категорически запрещено большинством производителей и нормативов. Щебень не обладает способностью к равномерному распределению нагрузки. Напротив, он создает условия для точечного прокола. Песок же, при правильном коэффициенте уплотнения (не менее 0,95), создает «эффект кокона», равномерно распределяя давление грунта по всей окружности трубы.

Регуляторный аспект

Согласно СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения», основание под трубопроводы из пластмассовых труб должно быть плоским и ровным. В скальных грунтах обязательна песчаная подушка толщиной не менее 10 см над выступающими частями основания. Ошибки при приемке скрытых работ (отсутствие актов на устройство основания) — главный бич современной стройки.

Экономический аспект

Мнимая экономия на покупке сеяного песка и вывозе строительного мусора (использование которого в обратной засыпке запрещено) оборачивается колоссальными убытками. Стоимость раскопки, демонтажа поврежденного участка, установки электросварных муфт и восстановления благоустройства в 15–20 раз превышает стоимость одной машины песка на этапе строительства.

3. Техническое сравнение материалов и условий укладки

Для наглядности сравним характеристики различных вариантов подготовки основания под ПНД трубу диаметром 110–160 мм (SDR 11/17).

Как инженер, работавший на объектах Санкт-Петербурга и области, я неоднократно наблюдал, как «проверенные» бригады засыпают траншею тем, что осталось от демонтажа дорожного полотна. Результат всегда один — аварийный выезд через пару лет.

4. Физика процесса разрушения: почему ПНД не выдерживает?

Современные трубы из ПЭ 100 и ПЭ 100-RC обладают отличными характеристиками, но они не являются бронированными. При контакте с острым камнем под давлением грунта (а это могут быть тонны земли сверху + динамическая нагрузка от транспорта) в полимере возникают микронапряжения.

Существует понятие Environmental Stress Cracking (ESC) — растрескивание под воздействием окружающей среды. Несмотря на то, что полиэтилен химически стоек, механическое воздействие в сочетании с температурными колебаниями (расширение трубы при движении воды разной температуры) ускоряет процесс деградации.

Если вы используете трубу без защитного слоя (например, обычную ПНД трубу по ГОСТ 18599), то любая царапина глубиной более 10% от толщины стенки является официальным поводом для отбраковки трубы. А камень под давлением делает не царапину, а глубокую вмятину, которая со временем превращается в свищ.

5. Рекомендации для проектировщиков и заказчиков

Чтобы трубопровод прослужил обещанные 50 лет, компания «Наружные трубопроводы» рекомендует придерживаться следующих правил:

1. Только сеяный песок: Для устройства постели (100–150 мм) и первичной обсыпки (минимум 300 мм над шелыгой трубы) использовать песок с модулем крупности 1.5–2.0 без включений гравия более 10 мм.
2. Послойное уплотнение: Обсыпка должна производиться слоями по 150-200 мм с обязательным ручным или механизированным уплотнением (виброноги). Запрещено уплотнять грунт непосредственно над трубой до достижения защитного слоя 300 мм.
3. Выбор материала: Если условия прокладки не позволяют обеспечить идеальную песчаную подготовку (например, в скальных грунтах или при ГНБ), следует использовать трубы с дополнительным защитным слоем из минералонаполненного полипропилена или трубы из материала ПЭ 100-RC (Resistance to Crack), которые в десятки раз устойчивее к точечным нагрузкам.
4. Контроль монтажа: Проверка дна траншеи перед опусканием плети. Никакого строительного мусора, кирпича или остатков бетона.

Часто задаваемые вопросы (FAQ)

В: Можно ли использовать гранитный отсев вместо песка для подсыпки ПНД трубы?
О: Крайне нежелательно. Гранитный отсев имеет острые грани (чешуйчатость), которые при уплотнении и последующей эксплуатации могут выступать в роли абразива и концентратора напряжений. Согласно СП 42-101-2003, для газопроводов, например, четко регламентировано использование песка. Для водопровода требования схожи.

В: Что делать, если на дне траншеи — сплошной камень, а песок везти дорого?
О: В такой ситуации выгода от отсутствия песка перекроется стоимостью ремонта. Если привезти песок невозможно технически, необходимо использовать трубы с защитной оболочкой (типа «Протект» или аналоги) и увеличивать толщину стенки (меньший SDR). Но даже в этом случае основание должно быть выровнено.

В: Влияет ли глубина заложения на требования к подсыпке?
О: Да, напрямую. Чем глубже труба, тем выше давление вышележащего грунта на нее. На глубинах более 3 метров (ниже уровня промерзания в ЛО) давление на «постель» возрастает, и любой камень под трубой превращается в «иглу», стремящуюся проткнуть стенку.

В: Можно ли использовать геотекстиль под трубу, чтобы камни не давили?
О: Геотекстиль выполняет функцию разделения слоев, но он не защищает от точечного продавливания. Он может предотвратить вымывание песка в щебенистое основание, но сам по себе «мягкой подушкой» не является. Правильная схема: щебень (если нужен дренаж) -> геотекстиль -> песок 150 мм -> труба.

В: Как проверить качество обсыпки, если траншея уже засыпана?
О: К сожалению, только шурфованием. Именно поэтому важно проводить фото- и видеофиксацию скрытых работ. Наличие камней в обратной засыпке также можно косвенно определить при проведении гидравлических испытаний — если труба деформирована камнем, она может показать падение давления при температурных колебаниях быстрее, чем исправная.

Заключение

Инженерные сети — это кровеносная система любого объекта. Ошибка в выборе материала основания стоимостью в несколько тысяч рублей способна парализовать работу предприятия или оставить жилой поселок без воды в самый разгар зимы. Помните: ПНД труба — это эластичный полимер, и его долговечность напрямую зависит от того, в какой «постели» он лежит.
