Как создать идеальную песчаную постель: уникальные советы по утеплению для защиты от холода
Закапываем с умом: Постель из песка и «одеяло» из утеплителя над краном
Строительство наружных инженерных сетей — это не просто укладка трубы в траншею. Это сложный инженерный процесс, где долговечность системы на 70% зависит от качества скрытых работ: подготовки основания и обратной засыпки. Ошибки на этих этапах — «мина замедленного действия». Использование неподходящего грунта или игнорирование теплоизоляции узловых элементов (кранов, задвижек, отводов) приводит к авариям, которые проявляются не сразу, а через 2–3 года эксплуатации, когда грунт окончательно стабилизируется или наступает аномально холодная зима.
Согласно статистике аварийности на сетях водоснабжения и газораспределения, более 40% повреждений полиэтиленовых (ПНД) трубопроводов вызваны деформациями из-за морозного пучения или точечных нагрузок от крупных включений в грунте (камней, строительного мусора). В данной статье мы разберем, как профессиональный подход к устройству «постели» и теплоизоляционного «одеяла» защищает инвестиции в инфраструктуру.
1. Инженерно-техническая проблема и нормативный базис
Основная проблема при прокладке наружных сетей — это динамика грунтов. В условиях Северо-Западного региона и средней полосы России мы сталкиваемся с пучинистыми грунтами и высоким уровнем грунтовых вод. Если труба ПНД по ГОСТ 18599-2001 или газовый трубопровод уложены непосредственно на дно траншеи без подготовки, любая подвижка грунта или сезонное промерзание создают критические напряжения в стенках трубы.
Особое внимание уделяется узлам запорной арматуры. Кран ПНД или чугунная задвижка — это жесткие элементы в гибкой системе. Именно в местах их соединения с трубой через электросварные муфты возникают максимальные изгибающие моменты. Без «одеяла» из утеплителя над краном точка росы и глубина промерзания могут опуститься ниже проектной отметки, что приведет к блокировке механизма затвора или разрыву корпуса из-за расширения замерзшей воды.
Нормативные требования:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»: регламентирует обязательное устройство песчаной подготовки (постели) толщиной не менее 100 мм.
- СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»: устанавливает глубину заложения труб на 0,5 м ниже расчетной глубины проникания в грунт нулевой температуры.
- СП 62.13330.2011 «Газораспределительные системы»: диктует жесткие правила по защите полиэтиленовых газопроводов от механических повреждений.
2. Критический анализ: три грани одной задачи
Технологический аспект: почему песок — это не прихоть
Полиэтилен низкого давления (ПЭ-100) — материал эластичный, но чувствительный к концентраторам напряжения. Камень диаметром более 20 мм, прижатый к стенке трубы массой вышележащего грунта, со временем создает «шейку» или микротрещину. Песчаная постель выполняет роль демпфера, распределяя давление равномерно по всей нижней полуокружности трубы.
Важно понимать: песок для постели должен быть средним или крупным, с минимальным содержанием глинистых частиц (не более 2–3% по ГОСТ 8736-2014). Глина задерживает влагу, что при замерзании превращает «мягкую подушку» в жесткий ледяной захват, способный выдавить трубу вверх.
Регуляторный и экспертный конфликт
Существует вечный спор между заказчиком и подрядчиком: можно ли использовать местный грунт для обратной засыпки (так называемый «обрат»)? С точки зрения экономики — это выгодно. С точки зрения инженера, работавшего на объектах Санкт-Петербурга и Ленинградской области, — это риск. Местный грунт редко бывает однородным.
Согласно СП 40-102-2000, подбивку пазух и первичную засыпку (на 20–30 см выше шелыги трубы) необходимо выполнять исключительно песком с послойным уплотнением. Коэффициент уплотнения (К_упл) должен быть не менее 0,95. Использование виброплит вблизи ПНД кранов требует осторожности, чтобы не нарушить соосность системы.
Потребительский аспект: «Одеяло» над краном
Зачем утеплять подземный кран, если он и так зарыт на 2 метра?
- Теплопроводность колодца/штока: металлические части удлинительных штоков и коверы являются отличными проводниками холода. Они «пробрасывают» мороз прямо к седлу крана.
- Экономия на глубине: В ряде случаев (скальный грунт, пересечение с другими сетями) невозможно углубиться ниже уровня промерзания. Здесь экструдированный пенополистирол (XPS) становится единственным спасением.
- Защита электросварных соединений: Фитинги с закладными нагревателями (муфты, седёлки) имеют иную плотность, чем труба. Теплоизоляция этой зоны нивелирует температурные деформации.
3. Сравнительный анализ материалов для подготовки основания и защиты
Для принятия взвешенного решения при проектировании и строительстве необходимо опираться на физико-механические свойства материалов. В таблице ниже приведено сравнение наиболее часто используемых вариантов засыпки.
| Материал засыпки | Коэффициент фильтрации (м/сутки) | Степень пучинистости | Влияние на ПНД трубы и краны | Рекомендация к применению |
|---|---|---|---|---|
| Песок строительный (крупный) | 5.0 – 20.0 | Непучинистый | Идеальное распределение нагрузки, защита от точечного давления. | Рекомендован для всех типов сетей (СП 45.13330). |
| ПГС (песчано-гравийная смесь) | 1.0 – 5.0 | Слабопучинистый | Возможны повреждения стенок ПНД трубы крупными фракциями гравия. | Допустим только для нижних слоев дорожного основания над трубой. |
| Суглинок / Местный грунт | < 0.001 | Сильнопучинистый | Высокий риск деформации трубы при замерзании, «выталкивание» арматуры. | Категорически запрещен для постели и первичной засыпки. |
| Пенополистирол (XPS) — «Одеяло» | 0.0 | Абсолютно стабилен | Снижает глубину промерзания над узлом в 1.5–2.2 раза. | Обязателен над запорной арматурой при малом заглублении. |
4. Технология монтажа: от теории к практике
Как профессионал, прошедший путь от сварщика ПНД до руководителя, я выделяю следующий алгоритм «умного» монтажа, который гарантирует 50 лет безаварийной службы:
- Разработка траншеи с перебором: Дно траншеи должно быть на 10–15 см ниже проектной отметки низа трубы. Это пространство заполняется песком для создания ровной, плотной постели.
- Монтаж узлов: Установка кранов ПНД, электросварных муфт и латунных обжимных фитингов проводится только на чистые поверхности. Если в зону сварки попадет песок из постели — стык будет бракованным.
- Первичная подбивка: Песок засыпается в пазухи между трубой и стенками траншеи и уплотняется вручную или ручными трамбовками. Это предотвращает овальность трубы.

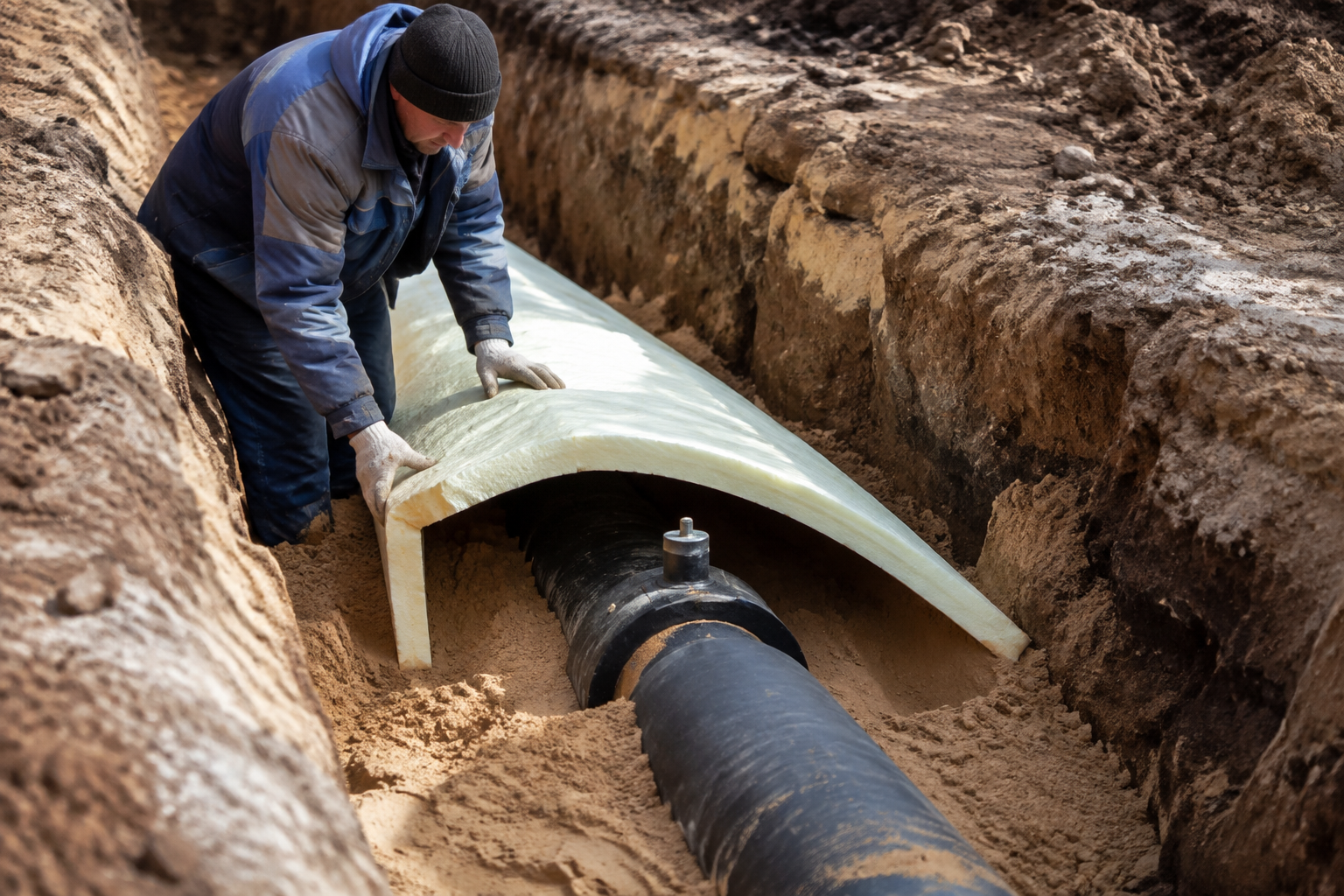

- Создание «Одеяла»: Над краном или задвижкой укладываются листы экструдированного пенополистирола (толщиной не менее 50 мм) шириной на 0,6–1 м больше диаметра узла. Это создает тепловой контур, использующий внутреннее тепло земли для защиты арматуры.
- Сигнальная лента: На расстоянии 250–500 мм над трубой укладывается лента («Осторожно водопровод» или «Газ»).
5. Экономическая эффективность правильной укладки
Многие заказчики пытаются сэкономить на покупном песке или утеплителе. Давайте посчитаем:
- Стоимость 1 м3 песка с доставкой — около 800–1200 руб.
- Стоимость одного листа XPS — 300–500 руб.
- Стоимость аварийного выезда, раскопки на глубине 2 метра зимой, замена лопнувшего крана ПНД d110 и услуг сварщика — от 70 000 до 150 000 рублей.
Вывод очевиден: превентивная защита обходится в десятки раз дешевле, чем ликвидация последствий «экономии».
Часто задаваемые вопросы (FAQ)
В: Можно ли вместо песка использовать отсев гранитного щебня?
О: Отсев имеет острые грани. Несмотря на хорошие дренирующие свойства, для ПНД труб он нежелателен, так как может повредить защитный слой трубы при вибрационных нагрузках (например, если рядом проходит дорога). Согласно СП 40-102-2000, лучшим материалом остается песок.
В: Какова минимальная толщина «одеяла» из утеплителя над краном?
О: Для климатических условий Ленинградской области рекомендуется использовать экструдированный пенополистирол (XPS) толщиной 50 мм в два слоя (итого 100 мм) или один слой 100 мм. Важно выносить утеплитель на 0,5–1 метр в каждую сторону от оси крана, чтобы исключить боковое промерзание грунта.
В: Нужно ли оборачивать сам кран ПНД утеплителем (например, вспененным полиэтиленом)?
О: Оборачивание самого корпуса крана малоэффективно, так как холод идет сверху. Гораздо важнее создать горизонтальный барьер («одеяло») над узлом, который отсечет холодный фронт от поверхности. Оборачивание может быть полезно только для защиты подвижных частей от попадания песка.
В: Заменяет ли утеплитель глубину заложения?
О: Частично — да. Согласно расчетам, 10 см пенополистирола по теплоизоляционным свойствам эквивалентны примерно 1–1,2 метрам грунта. Это позволяет прокладывать сети выше уровня промерзания в исключительных случаях, подтвержденных теплотехническим расчетом.
В: Как правильно уплотнять песок в постели, чтобы не повредить трубу?
О: Под самой трубой песок не уплотняется (он должен быть просто выровнен). Уплотнение производится в «пазухах» (по бокам трубы) слоями по 10–15 см. Использовать тяжелую вибротехнику можно только после того, как слой засыпки над шелыгой трубы достигнет 30 см.
