Почему прокладка для фланца может стать источником коррозии трубы: раскрываем секреты электрохимии

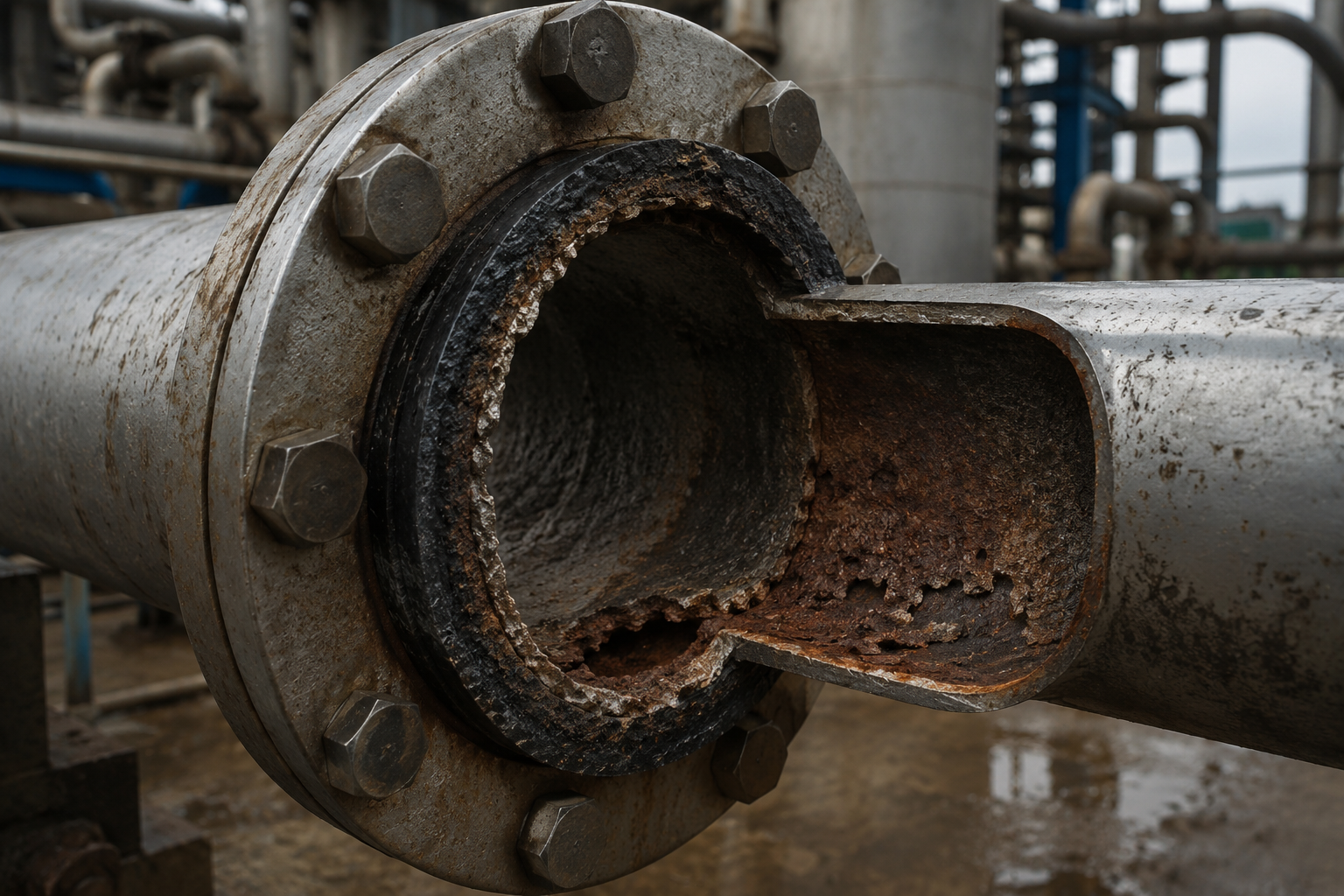

Прокладка-убийца: Как прокладка для фланца может «съесть» трубу (электрохимия)
В практике эксплуатации наружных инженерных сетей существует опасное заблуждение: считается, что надежность фланцевого соединения зависит исключительно от герметичности уплотнения и момента затяжки болтов. Однако инженерно-технический аудит сотен аварийных участков водопроводов и газопроводов показывает, что источником катастрофического разрушения металла часто становится не внешняя коррозия или заводской брак трубы, а «незаметный» компонент — межфланцевая прокладка.
Явление, которое в узких кругах проектировщиков называют «эффектом электрохимического поедания», способно за 2–3 года превратить стальной или чугунный фланец в труху, даже если сама труба имеет качественную изоляцию. Согласно статистике аварийности на объектах водоканалов, до 15% локальных сквозных коррозионных повреждений в камерах и колодцах связаны именно с неправильным подбором материала уплотнения. Проблема приобретает критический масштаб при строительстве ответственных узлов, где используются современные полиэтиленовые трубы (ПНД) в сочетании со стальной запорной арматурой.
Критический анализ проблемы: Технологический разрыв и ошибки проектирования
Проблема «прокладки-убийцы» базируется на фундаменте электрохимии, о которой часто забывают монтажники и снабженцы. Рассмотрим этот вопрос с трех ключевых ракурсов.
1. Технологический аспект: Механизм гальванической коррозии
Основным виновником выступают прокладки на основе графита (армированные стальной сеткой или фольгой) и некоторые виды паронитов с высоким содержанием металлических включений. Согласно ГОСТ 15180-86, выбор прокладки должен коррелировать с рабочей средой, однако стандарт не делает акцент на электрохимическом потенциале материала.
Графит является мощным катодом по отношению к стали и чугуну. При попадании влаги (конденсат в колодце, подтопление, утечка) образуется классическая гальваническая пара. Разность потенциалов между графитовой прокладкой и стальным фланцем инициирует направленный поток электронов. В этой цепи фланец становится анодом и начинает интенсивно растворяться. Скорость такой локальной коррозии в 5–10 раз превышает скорость естественного окисления металла в почве.
2. Регуляторный аспект: Противоречия в нормативах
Действующий СП 31.13330.2012 (Водоснабжение. Наружные сети и сооружения) регламентирует требования к герметичности, но не дает жестких указаний по электрохимической совместимости материалов в узлах соединений. В то же время СП 28.13330.2017 (Защита строительных конструкций от коррозии) прямо указывает на недопустимость контакта металлов с резко различающимися электрохимическими потенциалами.
На практике проектировщики часто закладывают в спецификации «прокладку паронитовую» по умолчанию, не уточняя марку (например, ПОН-Б или ПМБ). Снабженцы, в свою очередь, могут закупить более современные графитовые уплотнения, считая их «улучшенной версией», не осознавая, что для подземных стальных сетей это смертный приговор.
3. Экономический аспект: Мнимая экономия против реальных убытков
Стоимость прокладки в структуре затрат на строительство узла составляет менее 0,1%. Однако последствия её неправильного выбора исчисляются миллионами рублей. Замена вышедшего из строя фланцевого адаптера или задвижки на глубине 3 метров требует:
- Остановки водоснабжения/газоснабжения района;
- Земляных работ и водопонижения;
- Сварочных работ или использования дорогостоящих ремонтных муфт (например, типа Gebo или чугунных обжимных муфт).
Сравнительный анализ материалов межфланцевых прокладок
Для понимания рисков необходимо сравнить основные типы уплотнительных материалов, применяемых при монтаже наружных трубопроводов и запорной арматуры.
| Материал прокладки | Электрохимическая активность | Стойкость к давлению (PN) | Рекомендуемая сфера (наружные сети) | Срок службы до потери свойств |
|---|---|---|---|---|
| Резина EPDM / NBR | Нулевая (диэлектрик) | до 16 бар | Водоснабжение, канализация (ПНД/сталь) | 10–15 лет |
| Паронит (ПОН-Б) | Низкая | до 40 бар | Газоснабжение, пар, техническая вода | 5–8 лет (склонен к рассыханию) |
| Графит (ТМГ) | Критически высокая | до 100+ бар | Высокотемпературные магистрали ТЭЦ | 20+ лет (но разрушает металл) |
| Фторопласт (PTFE) | Нулевая (диэлектрик) | до 25 бар | Химическая пром-сть, агрессивные среды | 30+ лет |
| Эластомер с металлоцентром | Низкая (металл изолирован) | до 25 бар | Ответственные узлы ПНД труб | 20–25 лет |
Как видно из таблицы, для наружных сетей водоснабжения наиболее безопасным и долговечным решением являются эластомеры (резина) или специализированные прокладки с защищенным металлическим сердечником, которые обеспечивают и герметичность, и диэлектрическую развязку.
Технологические рекомендации по предотвращению «электрохимического поедания»
Чтобы фланцевое соединение не стало «слабым звеном», необходимо придерживаться следующих инженерных правил:
- Исключение прямого контакта «Графит-Металл»: В подземных коммуникациях, где невозможно гарантировать отсутствие влаги, использование графитовых прокладок без специального диэлектрического покрытия должно быть запрещено.
- Применение изолирующих фланцевых соединений (ИФС): При переходе с металлического участка на полиэтиленовый (ПНД) или при стыковке труб из разных металлов (например, сталь и высокопрочный чугун ВЧШГ) необходимо использовать ИФС по ГОСТ 25661-83. Это разрывает электрическую цепь и предотвращает протекание блуждающих токов.
- Переход на современные эластомеры: Для труб ПНД и электросварных фитингов оптимальным решением являются прокладки с металлическим сердечником, покрытые слоем EPDM. Они не требуют подтяжки, не подвержены электрохимии и компенсируют температурные расширения пластика.
- Контроль за состоянием колодцев: Согласно СП 129.13330.2019, необходимо минимизировать скопление влаги в местах расположения запорной арматуры. Сухая среда — лучший ингибитор электрохимической коррозии.
Выводы для инженеров и заказчиков
Прокладка — это не просто расходный материал, а активный элемент электрохимической системы трубопровода. Ошибка в её выборе приводит к деградации дорогостоящей запорной арматуры и сокращению срока службы сети с расчетных 50 лет до фактических 5–7.
При проектировании и закупке для объектов ПНД-водоснабжения и газораспределения следует отдавать предпочтение диэлектрическим материалам. Мы, как компания, прошедшая путь от рядовых сварщиков до поставщиков крупнейших объектов, настоятельно рекомендуем: проверяйте паспорт качества не только на трубы, но и на уплотнительные элементы. Именно в них кроется секрет долговечности инженерных сетей.
Часто задаваемые вопросы (FAQ)
В: Может ли обычная резиновая прокладка вызвать коррозию фланца?
О: Нет, резина (EPDM, NBR) является диэлектриком. Напротив, она служит изолятором, предотвращая контакт между двумя фланцами. Главная проблема резины в наружных сетях — постепенная потеря эластичности (старение), но не провокация коррозии.
В: Если мы используем ПНД трубы, зачем нам беспокоиться об электрохимии на фланцах?
О: ПНД труба не подвержена коррозии, но фланцевые соединения (втулки с накидными фланцами) и запорная арматура (задвижки, затворы) выполнены из стали или чугуна. Если прокладка инициирует коррозию, разрушится сам фланец или болтовое соединение, что приведет к разгерметизации узла и аварии.
В: Безопасно ли использовать паронит ПОН-Б для подземного водопровода?
О: Паронит считается относительно безопасным с точки зрения электрохимии, так как содержание графита в нем минимально или отсутствует. Однако он плохо переносит циклы «намокание-высыхание» и может дать течь со временем. Для воды лучше использовать резину с металлоцентром.
В: Как блуждающие токи влияют на выбор прокладки?
О: В городах с развитой сетью электротранспорта (трамваи, метро) блуждающие токи в почве ищут путь наименьшего сопротивления. Если прокладка электропроводна (графит), ток проходит через соединение, ускоряя электролиз. Диэлектрическая прокладка блокирует этот путь, защищая арматуру.
В: Существуют ли ГОСТы, прямо запрещающие графитовые прокладки в водоснабжении?
О: Прямого запрета в «водных» ГОСТах нет, так как графит химически инертен. Запрет вытекает из требований СП 28.13330, касающихся защиты от коррозии и недопустимости создания гальванических пар «катод-анод» в коррозионно-активных средах.
