Газпродувка: как избежать ошибок и не потерять контроль над ситуацией на стройке

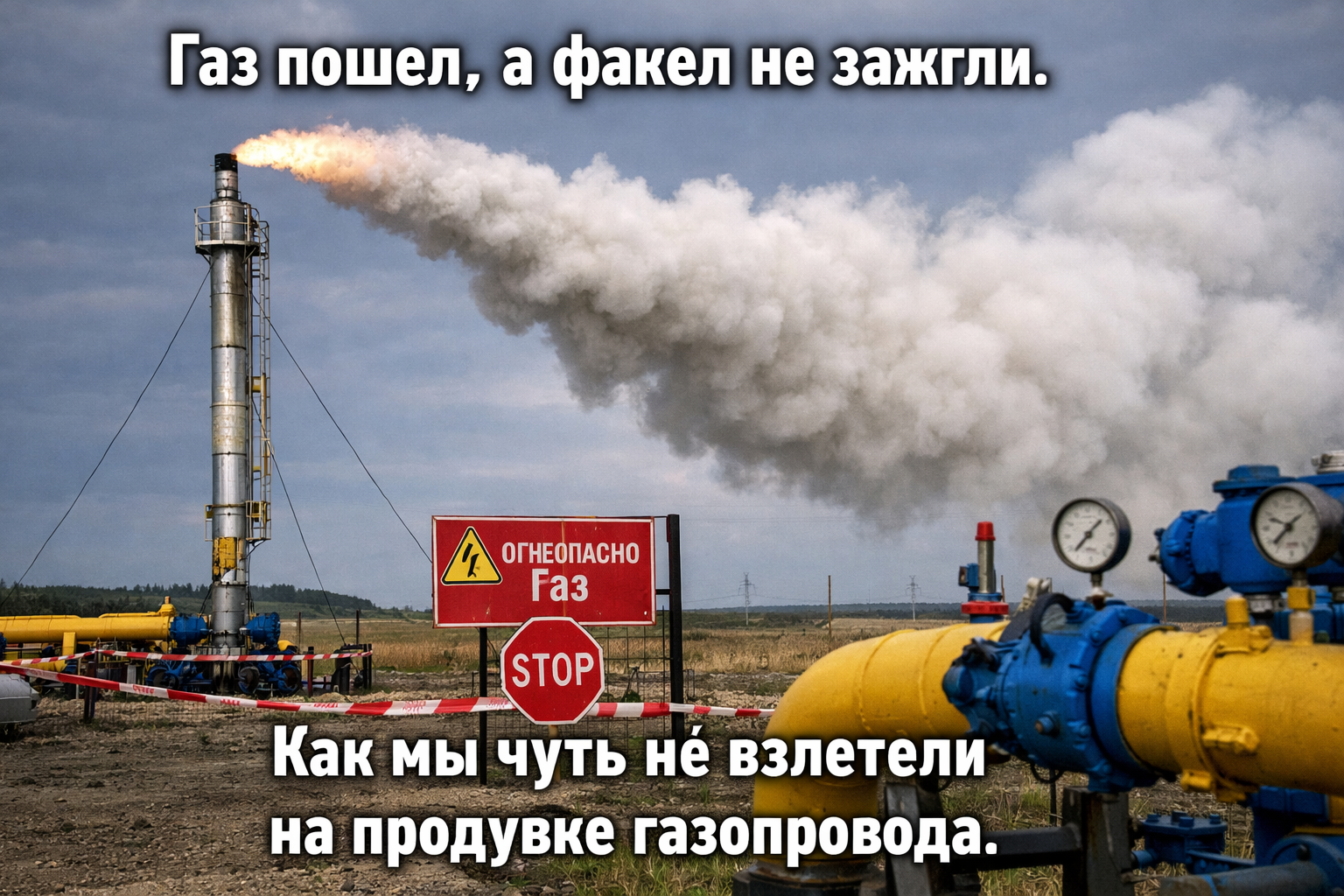

Газ пошёл, а факел не зажгли: критические риски и нормативные требования при продувке газопровода

1) Постановка задачи: в чём техническая и нормативная проблема продувки

Продувка газопровода перед вводом в эксплуатацию (а также после ремонта, врезок, замены арматуры, переврезки узлов) — обязательная технологическая операция, цель которой: удалить воздух, инертный газ, влагу и механические примеси, исключить образование взрывоопасных газовоздушных смесей и подтвердить готовность трубопровода к пуску газа.

Инженерно-техническая проблема, вынесенная в заголовок («газ пошёл, а факел не зажгли»), сводится к следующему: подача газа в линию началась, однако организованный отвод газа через продувочную/свечную линию не был обеспечен контролируемым факельным сжиганием или безопасным рассеиванием. В результате образуется неконтролируемый выброс газа в зоне работ, где присутствуют источники воспламенения или условия для накопления газа. На практике это один из наиболее опасных сценариев при пусконаладочных работах на наружных сетях газораспределения: риск взрыва возникает не из-за «самого факела», а из-за сочетания факторов — неправильной последовательности операций, отсутствия контроля концентраций, несогласованности действий бригады и недостаточной подготовки продувочного хозяйства (свеча, арматура, шланги, заземление, ограждение, контроль загазованности, связь и аварийные действия).

Ключевая задача безопасной продувки газопровода — обеспечить управляемый, прогнозируемый режим вытеснения воздуха/инертной среды, исключить попадание взрывоопасной смеси в рабочую зону, а также исключить любые условия для накопления газа в котлованах, колодцах, лотках, кабельных каналах, подвалах и иных замкнутых пространствах.

Нормативно продувка относится к газоопасным работам и требует организационных мер: наряд-допуск, назначение ответственных, инструктаж, контроль атмосферы, ограждение зоны, готовность средств пожаротушения и аварийного отключения. Основные требования промышленной безопасности и эксплуатации наружных газопроводов закреплены в профильных правилах Ростехнадзора, а проектные и строительные решения — в действующих сводах правил (СП) и ГОСТ на стальные, полиэтиленовые трубы, запорную арматуру и испытания.

2) Технологическая перспектива: почему «факел не зажгли» превращается в системный риск

С технологической точки зрения продувка — это управляемое вытеснение одной среды другой. Наиболее критичные ошибки возникают в трёх точках процесса:

2.1. Ошибка в подготовке продувочной линии и свечи

Типовые причины, из-за которых факел не зажигается или «срывается»:

• недостаточный расход/скорость истечения (малое давление, чрезмерное гидравлическое сопротивление свечи, обмерзание/засор продувочной линии, неверный диаметр/конфигурация);
• наличие значительного объёма воздуха/инертного газа в струе — пока концентрация метана не достигнет устойчивого воспламенения, пламя не удерживается;
• влияние ветра и неправильная геометрия оголовка свечи;
• отсутствие стабилизатора горения или неверно организованная зона воспламенения;
• отсутствие надежного источника поджига, ошибки персонала при поджиге с нарушением безопасных дистанций.

При этом сама попытка «дожечь» струю вблизи земли, в котловане или рядом с колодцами — грубейшее нарушение безопасной практики. Смысл факельного сжигания в том, чтобы переносить точку горения в контролируемую зону (на высоту/удаление) и исключать скопление газа.

2.2. Ошибка в последовательности операций (самая частая причина аварийных ситуаций)

Риск возникает, когда:

• открыли подачу газа до подтверждения готовности свечи, работоспособности арматуры и наличия контроля загазованности;
• не обеспечили непрерывную связь между точкой подачи и точкой сброса;
• прервались на «поправить шланг/краны» при уже начавшейся подаче газа;
• не предусмотрели возможность немедленного прекращения подачи газа (полноценная отсечка и доступность управления).

Если газ уже пошёл, но сброс не организован и не контролируется, то в зоне работ быстро формируются опасные концентрации. Особенно критично это для подземных газопроводов в городской среде: газ способен мигрировать по грунту, входить в смежные коммуникации, колодцы и подвалы.

2.3. Недооценка специфики материала трубопровода и арматуры (сталь/ПЭ)

Для полиэтиленовых газопроводов (ПЭ 80/ПЭ 100) особую роль играют:

• качество электросварных фитингов и корректность сварки (параметры, подготовка поверхности, центровка, выдержка времени охлаждения);
• отсутствие овальности/деформаций; корректная врезка и наличие технологических выпусков под продувку;
• корректный выбор подземной запорной арматуры и узлов управления.

С практической точки зрения ошибки в сборке узла продувки, в подборе кранов ПНД, электросварных фитингов, в компоновке свечи и в обеспечении статического электричества/заземления создают условия, при которых факельное горение нестабильно, а выброс — неконтролируем. Это не «частный случай», а следствие несистемного подхода к комплектации и планированию работ.

3) Регуляторная перспектива: почему продувка — не «операция по месту», а формализованная газоопасная работа

В действующей российской практике продувка газопроводов относится к работам повышенной опасности и должна выполняться по утверждённой технологической документации (ППР/технологическая карта) и с соблюдением требований промышленной безопасности.

Ключевой регуляторный конфликт здесь типичный: часть подрядчиков воспринимают продувку как «короткую операцию на час», которую можно выполнить упрощённо, тогда как надзор и эксплуатационные организации требуют полноценного набора организационно-технических мер (наряд-допуск, ответственные, измерения загазованности, ограждение, готовность средств аварийного отключения).

В практической плоскости спор обычно сводится к трём вопросам:

1. Обязательность и объём газоаналитического контроля (где мерить, чем мерить, кто отвечает за показания).
2. Требования к размещению и высоте свечи/точки сброса (безопасное рассеивание vs факельное сжигание, необходимость удалённости от зданий/проездов/ЛЭП).
3. Допустимость «безфакельной» продувки (в отдельных случаях — при обосновании и при соблюдении условий безопасного рассеивания, однако любые решения должны быть прописаны и согласованы, а не приниматься «на месте»).

При подготовке и выполнении работ необходимо ориентироваться на действующие документы, применимые к наружным сетям газораспределения и эксплуатации:

• СП 62.13330 «Газораспределительные системы» (актуализированная редакция СНиП 42-01) — базовый документ по проектированию и строительству газораспределительных сетей, включая требования по размещению, безопасности и испытаниям.
• СП 42-101 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» — требования к решениям для стальных и полиэтиленовых газопроводов, в т.ч. к узлам, арматуре, компоновке.
• ГОСТ Р 50838 «Трубы из полиэтилена для газопроводов. Технические условия» — требования к ПЭ трубам для газа (ПЭ 80/ПЭ 100), применимость, свойства, маркировка.
• ГОСТ 5542 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» — качественные показатели природного газа, влияющие на горение/устойчивость факела.
• Правила безопасности сетей газораспределения и газопотребления (норматив Ростехнадзора) — организационные и технические требования к работам на газовых сетях, включая газоопасные работы, отключения, пуски, продувки, контроль загазованности, меры предотвращения аварий.

Отдельно важно учитывать, что требования конкретной ГРО/эксплуатирующей организации (регламенты пусконаладки, формы актов, требования к схеме продувки, к месту свечи и к ограждению) зачастую строже «минимума» СП — и на практике именно они определяют, будет ли объект принят и пущен в эксплуатацию.

4) Потребительская и эксплуатационная перспектива: последствия ошибки продувки для заказчика и окружающей инфраструктуры

Для заказчика, застройщика или владельца объекта «срыв продувки» — это не только риск аварии, но и прямые эксплуатационные потери:

• перенос сроков пуска, повторные работы и повторные согласования;
• репутационные риски перед ГРО и надзором;
• повреждение элементов сети (арматуры, продувочного узла, импульсных линий, контрольно-измерительных приборов);
• необходимость внеплановых обследований и испытаний, доразборки узлов;
• риски для смежной инфраструктуры: попадание газа в кабельные колодцы, дренажи, коммуникационные каналы.

С эксплуатационной точки зрения особенно опасны ситуации в плотной городской застройке: при РДУ/ГРП или при пуске подземного газопровода газ может распространяться по подземным пустотам. Поэтому при продувках принципиально критичны:

• контроль загазованности в зоне работ и в потенциальных «путях миграции»;
• исключение слива/сброса газа в колодцы и замкнутые объёмы;
• наличие отработанного плана аварийных действий (немедленное перекрытие, оповещение, эвакуация, вызов аварийной службы).

Именно здесь проявляется ключевое противоречие рынка: часть участников ориентируется на «сделать быстро», а эксплуатация ориентируется на «сделать предсказуемо и безопасно, чтобы сеть работала десятилетиями». Для подземного газопровода компромиссы в безопасности на этапе продувки недопустимы.

5) Экономическая перспектива: что дороже — «лишняя подготовка» или остановка объекта

В экономике проекта наружных сетей газоснабжения затраты на корректную подготовку к продувке (нормальная свеча, арматура, шланги/линии сброса, ограждения, газоанализ, обученный персонал, технологическая карта) несопоставимы с затратами при инциденте или даже при «почти инциденте».

Типовая структура потерь при нарушениях:

• простои техники и людей;
• повторный выезд представителей заказчика/ГРО;
• переделка узла продувки и замена комплектующих;
• штрафы и предписания;
• усиление контроля на последующих этапах, увеличение административной нагрузки;
• риск остановки приемки объекта.

Экономически грамотный подход — закупать и применять комплектующие (электросварные фитинги, краны ПНД, подземную запорную арматуру, переходы, задвижки, узлы продувки) с понятным происхождением, подтверждёнными характеристиками и корректным применением по проекту и по СП/ГОСТ. Это снижает число «необъяснимых» отказов на пуске и минимизирует ситуации, когда газ пошёл, а управляемого факела/сброса фактически нет.

6) Споры специалистов: факел или рассеивание, «по регламенту» или «по месту», сталь или ПЭ

В профессиональной среде регулярно обсуждаются три спорных блока.

6.1. Факельное сжигание vs безопасное рассеивание

Часть специалистов настаивает на факеле как на наиболее контролируемом и наглядном способе подтверждения выхода газа на продувке. Другие указывают на ограничения по размещению свечи, влиянию ветра и риски обратного удара пламени при неверной компоновке. Практический вывод один: выбор решения должен быть закреплён в технологической документации и соответствовать требованиям эксплуатирующей организации и условий площадки. «Импровизация» при наличии потока газа недопустима.

6.2. «Достаточно открыть и подождать» vs расчёт продувки и контроль концентраций

На объектах встречается упрощённый подход — «продуем до запаха/до устойчивого пламени». Такой подход конфликтует с требованиями промышленной безопасности: необходимо подтверждать безопасность рабочей зоны измерениями, а не субъективными признаками. Кроме того, при крупных диаметрах и протяжённости подземного газопровода необходима расчетная и организационная подготовка: точки отбора/контроля, оценка времени вытеснения, порядок взаимодействия членов бригады.

6.3. «ПЭ проще» vs «ПЭ требует дисциплины сварки и комплектующих»

Полиэтиленовые трубы и электросварные фитинги реально ускоряют строительство и минимизируют коррозионные риски по сравнению со сталью, однако требуют строгого соблюдения технологии сварки, корректного выбора и состояния оборудования, и грамотной компоновки узлов. Ошибки в сварке или в выборе арматуры проявляются именно на пуске: течи, недодержанные режимы, неверная работа отсечных устройств, невозможность стабильно организовать продувку. Поэтому спор «что надёжнее» у профессионалов обычно заканчивается выводом: надёжнее то, что правильно спроектировано, смонтировано и испытано с соблюдением норм.

7) Выводы и практические требования к организации безопасной продувки газопровода

На основе технологической, регуляторной, эксплуатационной и экономической перспектив можно сформулировать ряд инженерно-организационных выводов.

1. Продувка газопровода — формализованная газоопасная работа, а не «операция по месту». Обязательны: наряд-допуск, ответственные, связь, ограждение зоны, контроль загазованности, готовность средств пожаротушения и аварийного отключения.
2. «Газ пошёл, а факел не зажгли» — следствие несистемной подготовки: неверная последовательность операций, неподготовленная свеча/сброс, недостаточный расход, отсутствие контроля концентраций и координации между точками.
3. Безопасность обеспечивается не заявлением, а инженерными решениями: правильная компоновка продувочной линии, корректная арматура, проверка проходимости, план действий при отказе поджига/срыве пламени, исключение работы вблизи колодцев/углублений, куда может опуститься газ.
4. Нормативная база задаёт минимальные требования, которые в реальном проекте дополняются регламентами ГРО и технологическими картами подрядчика. В качестве ключевых документов следует применять СП по газораспределительным системам и ГОСТ на полиэтиленовые трубы для газопроводов, а также правила промышленной безопасности сетей газораспределения и газопотребления.
5. Экономика безопасности прямая: подготовка узла продувки, качественные комплектующие и дисциплина монтажа дешевле любых остановок пуска, переделок и последствий инцидента.

8) Роль комплектации и качества материалов: почему это влияет на безопасность пуска

Для наружных сетей газоснабжения качество конечного результата зависит не только от проекта и сварщика, но и от поставки: соответствие ПЭ труб требованиям ГОСТ, прослеживаемость партии, качество электросварных фитингов, корректность подземной запорной арматуры, совместимость по SDR/диаметрам, наличие паспортов и сертификатов, исключение контрафакта.

Когда объект приближается к продувке, «мелочи» перестают быть мелочами: неверный кран ПНД, неподходящий фитинг, сомнительная муфта, некорректная компоновка продувочного отвода — и бригада получает неуправляемый режим работы. Поэтому безопасный пуск начинается задолго до факела — на стадии подбора и поставки труб и фитингов для подземного газопровода, комплектования арматуры и технологических узлов.

9) Заключение: как снизить риски и обеспечить предсказуемый запуск

Безопасная продувка газопровода — это сочетание нормативной дисциплины, технологической подготовленности и корректной комплектации сети. На практике основной способ «не оказаться в ситуации, когда газ пошёл, а факел не зажгли» — заранее обеспечить управляемость процесса: продуманная схема продувки, работоспособная свеча/сброс, измерительный контроль, чёткая последовательность операций и готовность к немедленному отключению.

Компания «Наружные трубопроводы» ориентируется на инженерный подход к строительству и пуску наружных сетей: от подбора ПЭ труб по ГОСТ и проверенных электросварных фитингов до правильной запорной арматуры и узлов, влияющих на безопасность испытаний и ввода. Если требуется сверка спецификации, подбор решений под проект, консультация по применимости материалов и комплектующих для наружных сетей газоснабжения и водоотведения, рекомендуем использовать нашу техническую базу и практический опыт на профильном ресурсе: https://setivspb.ru/utm_source=dzen&utm_content=fabrcon
