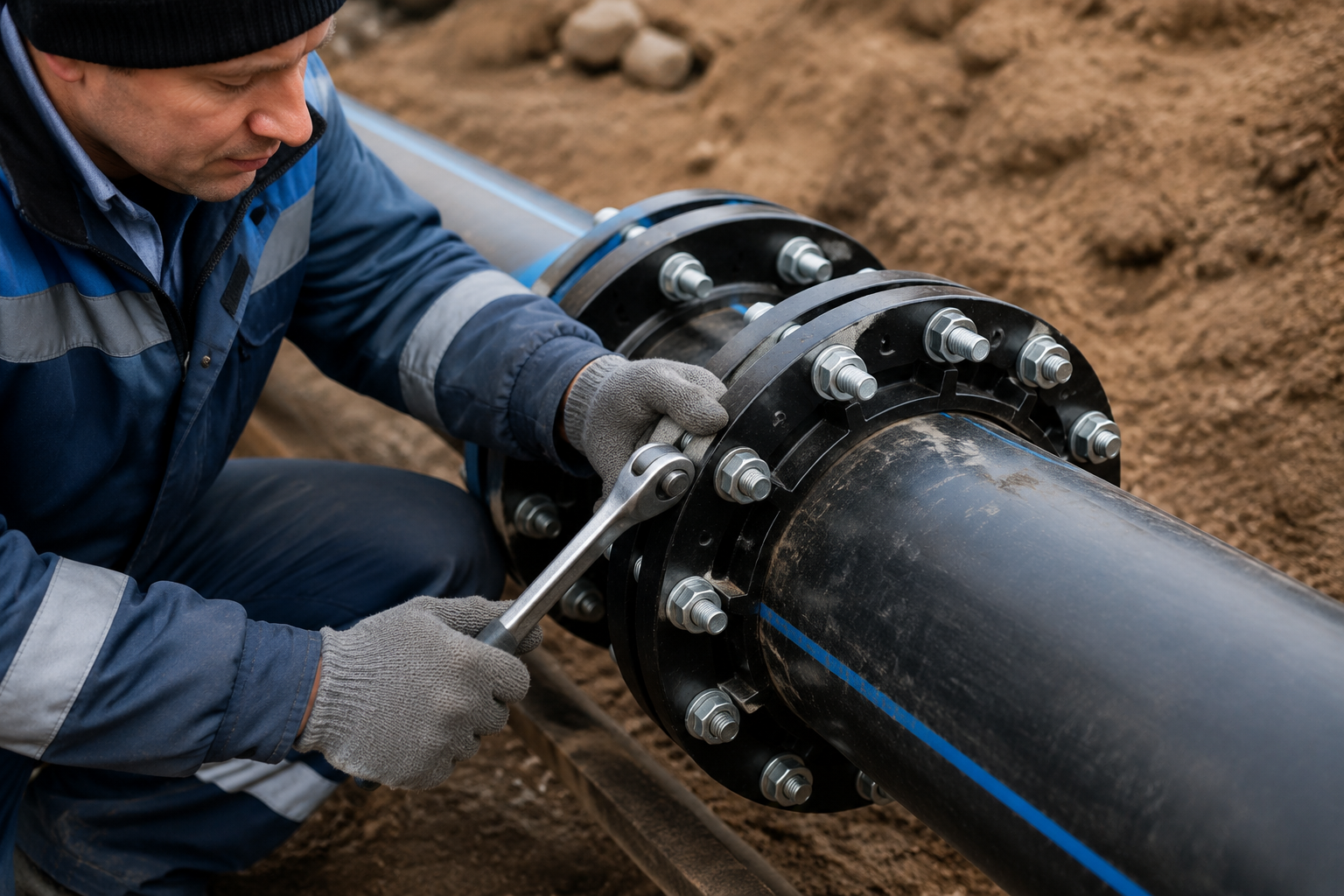

Как затянуть фланцы на ПНД без перекоса? Метод «крест-накрест» от профи.

В современном строительстве наружных инженерных сетей полиэтилен низкого давления (ПНД) практически вытеснил сталь и чугун в сегментах водоснабжения и газораспределения. Однако переход на полимерные материалы принес и новые технологические вызовы. Одной из наиболее критичных зон любого трубопровода остается фланцевое соединение — узел, где пластик встречается с запорной арматурой (задвижками, кранами) или стальными участками.

По статистике сервисных служб, до 70% утечек, выявляемых при первичных гидравлических испытаниях по ГОСТ 24054-80, связаны именно с некорректным монтажом фланцев. Основная причина — перекос зеркала фланца, возникающий из-за неравномерной затяжки болтов. Для ПНД-труб эта проблема стоит острее, чем для стальных, из-за специфических свойств полиэтилена: его высокой эластичности, склонности к ползучести и термическому расширению. Ошибка монтажника ценой в несколько миллиметров может привести к деформации втулки (отбортовки) и последующему выходу узла из строя под рабочим давлением.

Критический анализ проблемы: почему «на глаз» больше не работает

Проблема затяжки фланцев на ПНД-трубах имеет три ключевых измерения: технологическое, нормативное и экономическое.

1. Технологический аспект: специфика материала

В отличие от жесткого стального фланца, соединение на ПНД-трубе состоит из комбинации: втулка под фланец (бурт) + свободный стальной фланец. Полиэтилен обладает свойством «холодной текучести». Если затянуть болты с одной стороны сильнее, чем с другой, прокладка не просто сожмется неравномерно — сам бурт ПНД может деформироваться. При подаче давления в 10–16 бар (стандарт для сетей водоснабжения) в зоне ослабленного прижима неизбежно возникнет свищ.

Более того, использование слишком длинных рычагов при затяжке без контроля усилия часто приводит к растрескиванию полимерной втулки в месте её сопряжения с трубой. Согласно СП 40-102-2000, монтаж трубопроводов из полимерных материалов требует особого контроля за соблюдением соосности.

2. Регуляторный аспект: требования и стандарты

Проектировщики и монтажники обязаны руководствоваться ГОСТ 33259-2015 (Фланцы арматуры, соединительных частей и трубопроводов). Этот стандарт четко регламентирует геометрические параметры, но не всегда дает пошаговую инструкцию для работы именно с полиэтиленовым буртом. В газовой сфере требования еще жестче: СП 42-101-2003 прямо указывает на необходимость обеспечения равномерности затяжки во избежание напряжений, способных вызвать разрушение полиэтилена. Несоблюдение технологии «крест-накрест» является прямым нарушением регламента производства работ.

3. Экономический аспект: цена ошибки

Стоимость раскопок на глубине 2–3 метра в условиях городской застройки Санкт-Петербурга или Ленинградской области для устранения утечки на фланце в 10–15 раз превышает стоимость самого узла. Если речь идет о магистральном водоводе диаметром 315–630 мм, потери воды и затраты на спецтехнику могут исчисляться сотнями тысяч рублей. Качественная затяжка с первого раза — это единственный способ сохранить маржинальность объекта для строительной компании.

Сравнительный анализ технических решений для фланцевых соединений ПНД

Для понимания того, как избежать перекосов, необходимо правильно выбрать тип ответного фланца и комплектующих.

При использовании стандартных стальных фланцев риск перекоса максимален, так как их жесткость значительно выше жесткости ПНД-втулки. Фланцы с полипропиленовым покрытием (ПП) в этом плане надежнее: за счет конической формы внутренней части они лучше центрируют втулку, но даже они не прощают ошибок в последовательности затяжки.

Метод «крест-накрест»: пошаговая технология от инженеров «Наружных трубопроводов»

Чтобы исключить перекос и добиться герметичности, мы рекомендуем следовать алгоритму, проверенному на сотнях объектов.

Шаг 1: Подготовка и соосность

Перед началом затяжки убедитесь, что зеркала фланцев параллельны друг другу. Расстояние между ними должно соответствовать толщине прокладки + 2-3 мм для свободного хода. Категорически запрещается устранять большой зазор (более 10 мм) за счет натяжения болтов — это создаст постоянное напряжение во втулке ПНД, которое «выстрелит» при первом же скачке давления.

Шаг 2: Выбор и установка прокладки

Используйте качественные прокладки из EPDM (для воды) или NBR (для газа). Для ПНД-втулок со специальной рифленой поверхностью зеркала лучше подходят прокладки на стальном основании в резиновой оболочке. Они держат форму и не выдавливаются при затяжке. Согласно СП 31.13330.2012, прокладка не должна перекрывать проходное отверстие трубы.

Шаг 3: Ручная наживка

Вставьте все болты (или шпильки) в отверстия. Накрутите гайки вручную до упора. На этом этапе фланец должен сохранять подвижность. Убедитесь, что резьба чистая и смазана графитовой смазкой — это обеспечит точность передачи момента затяжки.

Шаг 4: Четырехэтапная затяжка «крест-накрест»

Основная ошибка — затягивать болты по кругу. Это гарантированный перекос. Правильная схема:

1. Этап 1 (20-30% усилия): Выберите верхний болт (№1), затем нижний (№2), затем левый (№3) и правый (№4). Подтяните их слегка.
2. Этап 2 (50-60% усилия): Повторите последовательность «крест-накрест» для всех болтов (например, для 8-болтового фланца схема: 1-5, 3-7, 2-6, 4-8).
3. Этап 3 (100% усилия): Используйте динамометрический ключ. Момент затяжки должен соответствовать паспортным данным для конкретного диаметра и типа прокладки (обычно от 40 до 120 Нм для средних диаметров).
4. Этап 4 (Финишный): Пройдите по кругу с финальным усилием, чтобы убедиться, что все болты затянуты равномерно.

Шаг 5: Проверка через 24 часа

Полиэтилен обладает свойством релаксации напряжений. Мы рекомендуем проводить контрольную подтяжку фланцев через сутки после монтажа, но до начала гидравлических испытаний.

Рекомендации для проектировщиков и заказчиков

1. Контроль материалов: При закупке ПНД-труб и фитингов всегда проверяйте соответствие втулок под фланец значению SDR трубы. Фланец должен плотно прилегать к бурту без люфтов.
2. Использование динамометрических ключей: Включите это требование в ППР (проект производства работ). Интуитивная затяжка ломом — главная причина аварий.
3. Защита от коррозии: Несмотря на то, что труба ПНД вечная, стальной фланец под землей сгниет за 10-15 лет без защиты. Используйте термоусаживающиеся манжеты или качественную мастичную изоляцию согласно ГОСТ 9.602-2016.

Часто задаваемые вопросы (FAQ)

В: Можно ли использовать обычные стальные фланцы по ГОСТ 12820-80 для ПНД труб?
О: Нет, обычный плоский фланец не налезет на втулку ПНД. Требуется «расточенный» фланец, внутренний диаметр которого увеличен для прохода трубы. Мы рекомендуем использовать фланцы, специально изготовленные для ПНД по ГОСТ 33259-2015.

В: Нужно ли использовать шайбы под гайки и головки болтов?
О: Обязательно. Шайбы увеличивают площадь распределения нагрузки и предотвращают задиры металла на фланце, что критично для поддержания равномерного момента затяжки.

В: Что делать, если при затяжке «крест-накрест» всё равно виден перекос?
О: Скорее всего, нарушена соосность самих труб. Необходимо ослабить все болты, выровнять трубы с помощью опор или подсыпки грунта и начать процесс заново. Пытаться выровнять перекос только затяжкой болтов нельзя — это приведет к излому втулки.

В: Обязательно ли использовать прокладку, если на втулке ПНД есть уплотнительные кольца?
О: Если вы используете специальные электросварные или литые переходы с интегрированным уплотнением, дополнительная прокладка может не потребоваться (согласно инструкции производителя). Однако в 95% случаев стандартных соединений «втулка + фланец» установка межфланцевой прокладки обязательна.

В: Как влияет температура воздуха на затяжку фланцев ПНД?
О: При отрицательных температурах полиэтилен становится более жестким и хрупким. В зимний период затяжку следует проводить особенно осторожно, избегая ударных нагрузок, и обязательно выполнять повторную проверку после «прогрева» системы или стабилизации температуры.
