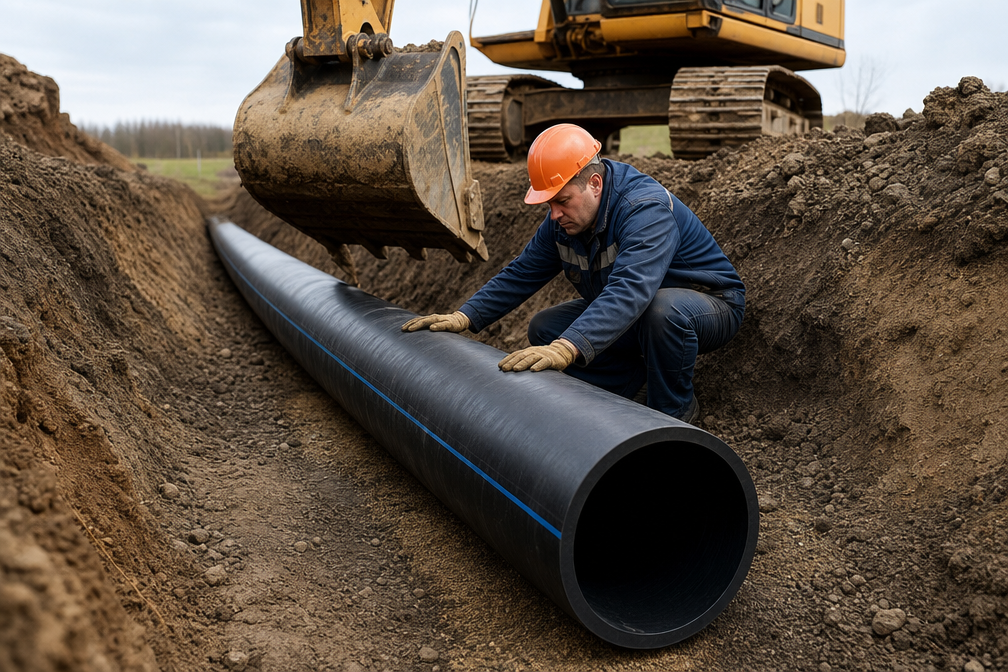

«Вечная» труба за копейки: Почему ПНД выигрывает у стали даже под дорогой (расчет давления)
В практике современного строительства наружных инженерных сетей до сих пор сохраняется устойчивый миф: «Если труба идет под дорогой с высокой интенсивностью движения, нужно закладывать только сталь». Этот стереотип, уходящий корнями в советские СНиПы полувековой давности, сегодня не просто устарел — он ведет к неоправданному удорожанию сметы на 30–50% и созданию потенциально аварийных участков.
Проблема долговечности подземных коммуникаций в России стоит остро. Согласно данным отраслевой аналитики, до 40% аварий на сетях водоснабжения и газораспределения происходят из-за сквозной коррозии металлических трубопроводов, чей реальный срок службы в агрессивных грунтах редко превышает 15–20 лет. При этом полиэтилен низкого давления (ПНД), соответствующий ГОСТ 18599-2001 (для водоснабжения) и ГОСТ Р 58121.2-2018 (для газоснабжения), обладает расчетным сроком эксплуатации 50–100 лет.
Почему же проектировщики и заказчики до сих пор опасаются «пластика» под динамическими нагрузками? Основная причина — непонимание механики взаимодействия гибкой трубы с грунтом и неверная интерпретация расчетов на давление.
Критический анализ: Технологический разрыв и экономическая реальность
Для объективной оценки необходимо рассмотреть проблему с трех ключевых позиций: инженерной механики, нормативного регулирования и экономики жизненного цикла.
1. Механика взаимодействия: Жесткость против гибкости
Стальная труба относится к категории жестких конструкций. Под воздействием внешней нагрузки (веса дорожного полотна и проезжающего транспорта) сталь берет всё напряжение на себя. Если грунт под трубой проседает или происходит морозное пучение, в металле возникают критические напряжения, ведущие к деформации стыков или разрыву сварных швов.
ПНД (ПЭ 100, ПЭ 100-RC) — это гибкая система. При расчете по СП 399.1325800.2018 учитывается, что полиэтиленовая труба работает совместно с окружающим её грунтом. Она незначительно деформируется (в пределах допустимых 3–5%), передавая нагрузку на уплотненную засыпку. В результате система «труба-грунт» под дорогой становится практически неуязвимой к вибрационным нагрузкам, которые губительны для хрупкой корродированной стали.
2. Регуляторный барьер: Нормативы и реальность
Долгое время прокладка ПНД под дорогами ограничивалась отсутствием четких методик расчета на прочность. Однако актуализированные редакции СП 31.13330.2012 (Водоснабжение) и СП 62.13330.2011 (Газораспределительные системы) полностью легализовали применение полиэтилена при условии правильного подбора SDR (отношения номинального наружного диаметра к номинальной толщине стенки) и устройства защитных футляров.
3. Экономический аспект: Иллюзия дешевизны металла
Заказчики часто смотрят на стоимость погонного метра трубы в прайсе. Сталь может казаться конкурентной, пока в расчет не включены:
- Устройство электрохимической защиты (ЭХЗ) от блуждающих токов (обязательно для стали по ГОСТ 9.602-2016).
- Стоимость усиленной гидроизоляции (ВУС-изоляция).
- Аренда тяжелой спецтехники и работа аттестованных сварщиков НАКС (дуговая сварка значительно дороже и дольше электромуфтовой сварки ПНД).
- Затраты на ежегодное обслуживание и дефектоскопию.
В сумме «дешевая» сталь оказывается «золотой» уже на этапе ввода в эксплуатацию.
Техническое сравнение: ПНД (ПЭ 100) против Стали (Ст3сп)
Ниже представлена сравнительная таблица характеристик труб диаметром 225 мм (ПНД) и 219 мм (Сталь), наиболее часто используемых для магистральных сетей и проколов под дорогами.
| Характеристика | ПНД ПЭ 100 (SDR 11) | Сталь Ст3сп (ВУС изоляция) | Комментарий эксперта |
|---|---|---|---|
| Срок службы (нормативный) | 50+ лет | 20–25 лет | ПНД не подвержен коррозии и зарастанию |
| Стойкость к блуждающим токам | Абсолютная (диэлектрик) | Низкая (требуется ЭХЗ) | Критично для городских условий и ж/д путей |
| Способ соединения | Сварка встык / Электросварные фитинги | Электродуговая сварка | Сварка ПНД автоматизирована, риск «человеческого фактора» ниже |
| Масса 1 метра (кг) | ~12.5 кг | ~32.0 кг | ПНД легче в 2.5 раза, что снижает затраты на логистику |
| Внутренняя шероховатость | 0.01 мм | 0.2–0.5 мм | У ПНД выше пропускная способность при том же диаметре |
| Ударная вязкость при -20°С | Высокая (сохраняет эластичность) | Хрупкость повышается | ПНД лучше переносит подвижки грунта зимой |
Расчет давления: Почему SDR имеет значение
Главный технический параметр ПНД трубы — это SDR. Чем ниже число SDR, тем толще стенка и выше допустимое рабочее давление (PN).
При прокладке под дорогой на глубине менее 1 метра или в местах с интенсивным трафиком (нагрузка класса НК-80), инженеры компании «Наружные трубопроводы» рекомендуют использовать трубу с SDR 11 или SDR 9. Например, труба ПЭ 100 SDR 11 рассчитана на рабочее давление 16 атмосфер (1.6 МПа) для воды.
Расчет на прочность при внешних нагрузках производится согласно СП 399.1325800.2018. Основные переменные здесь:
- Кольцевая жесткость (SN): Способность трубы сопротивляться деформации под весом грунта.
- Модуль деформации грунта: Насколько качественно выполнена обратная засыпка и уплотнение.
- Глубина заложения: Оптимально — 1.5–2.0 метра (ниже точки промерзания), что также снижает динамическую нагрузку от колес транспорта.
Если расчет показывает избыточные нагрузки, применяется метод «труба в трубе»: рабочая труба ПНД помещается в защитный футляр (также из ПНД большего диаметра или стали, в зависимости от категории дороги). Это позволяет защитить основную магистраль от вибраций и дает возможность быстрой замены (санации) без раскопки дорожного полотна.
Практические рекомендации по выбору и монтажу
Чтобы труба действительно стала «вечной», необходимо соблюдать ряд инженерных правил, выработанных нами на сотнях объектов в Санкт-Петербурге и Ленинградской области:
- Используйте ПЭ 100-RC для бестраншейной прокладки. Если вы делаете прокол методом ГНБ (горизонтально-направленное бурение) под дорогой, обычная труба ПЭ 100 может получить глубокие царапины о камни в грунте. Маркировка RC (Resistant to Crack) означает стойкость к медленному распространению трещин. Это критически важно для сохранения расчетного давления.
- Электросварные фитинги — залог надежности в узлах. В местах под дорогами, где возможна вибрация, использование компрессионных (цанговых) фитингов недопустимо. Только электросварные муфты с закладными нагревателями. Они создают монолитное соединение, по прочности превосходящее саму трубу.
- Качество сварки под контролем. При сварке встык обязательно наличие протокола сварки от аппарата-автомата. Это исключает ошибки оператора (недогрев или недостаточное давление прижима).
- Правильная засыпка. Под дорогой песок должен уплотняться послойно каждые 20–30 см с коэффициентом уплотнения не менее 0.95. Использование строительного мусора или грунта с включением крупных камней приведет к точечному напряжению на стенку трубы и её последующему прорыву.
Инженерные выводы
Переход с металлических труб на полиэтилен в сегменте наружных инженерных сетей — это не просто экономия, а технологическая необходимость. ПНД выигрывает у стали по всем ключевым параметрам:
- Коррозийная стойкость: Нулевая потребность в ЭХЗ.
- Гибкость: Стойкость к гидроударам и сезонным смещениям грунта.
- Стоимость владения: Снижение эксплуатационных расходов в 4–5 раз на горизонте 20 лет.
Для успешного проектирования достаточно правильно рассчитать SDR и обеспечить качественное уплотнение грунта в зоне проезда автотранспорта. ПНД — это не «дешевый заменитель», а высокотехнологичный материал, который при правильном инженерном подходе переживет здание, которое он питает.
Часто задаваемые вопросы (FAQ)
В: Не раздавит ли ПНД трубу весом фуры, если она заложена под федеральной трассой?
О: Нет, если соблюдены нормы проектирования. Согласно СП 399.1325800.2018, нагрузка распределяется на «пирог» дорожной одежды и уплотненный грунт. При использовании трубы SDR 11 (или футляра) и глубине заложения от 1.2 м, внешнее давление на саму трубу минимально. Гибкость полиэтилена позволяет ему деформироваться на 1-2%, что только увеличивает площадь опоры и стабильность системы.
В: Как ПНД ведет себя при отрицательных температурах? Не лопнет ли труба зимой?
О: Полиэтилен марки ПЭ 100 сохраняет пластичность до -60°С. В отличие от стали, которая становится хрупкой, или чугуна, ПНД труба способна даже пережить замерзание воды внутри без разрыва (она просто расширится, а после оттаивания вернется к исходному диаметру).
В: Можно ли использовать ПНД для газопровода высокого давления под дорогой?
О: Да, это регламентировано СП 62.13330.2011. Для газопроводов применяются специальные марки ПНД с желтой полосой. Максимальное давление для полиэтиленовых газопроводов составляет 1.2 МПа (12 бар), что покрывает потребности большинства распределительных сетей.
В: Как найти ПНД трубу под землей, если она не магнитится?
О: При монтаже наружных сетей согласно нормативам обязательно прокладывается сигнальная лента с металлическим проводником (контрольный провод). Это позволяет трассоискателям легко обнаруживать пластиковый трубопровод.
В: Что дешевле в ремонте: сталь или ПНД?
О: Однозначно ПНД. Для ремонта стальной трубы под дорогой нужны масштабные раскопки, сварочные посты и тяжелая техника. Ремонт ПНД часто осуществляется методом санации (протаскивания новой трубы в старую) или точечной установкой электросварных ремонтных муфт, что в 2–3 раза быстрее и дешевле.
