Соединение ПНД со сталью без сварки: 5 простых способов за 2 минуты!
Как соединить ПНД со сталью без сварки за 2 минуты: Технологический прорыв НСПС и современные методы монтажа

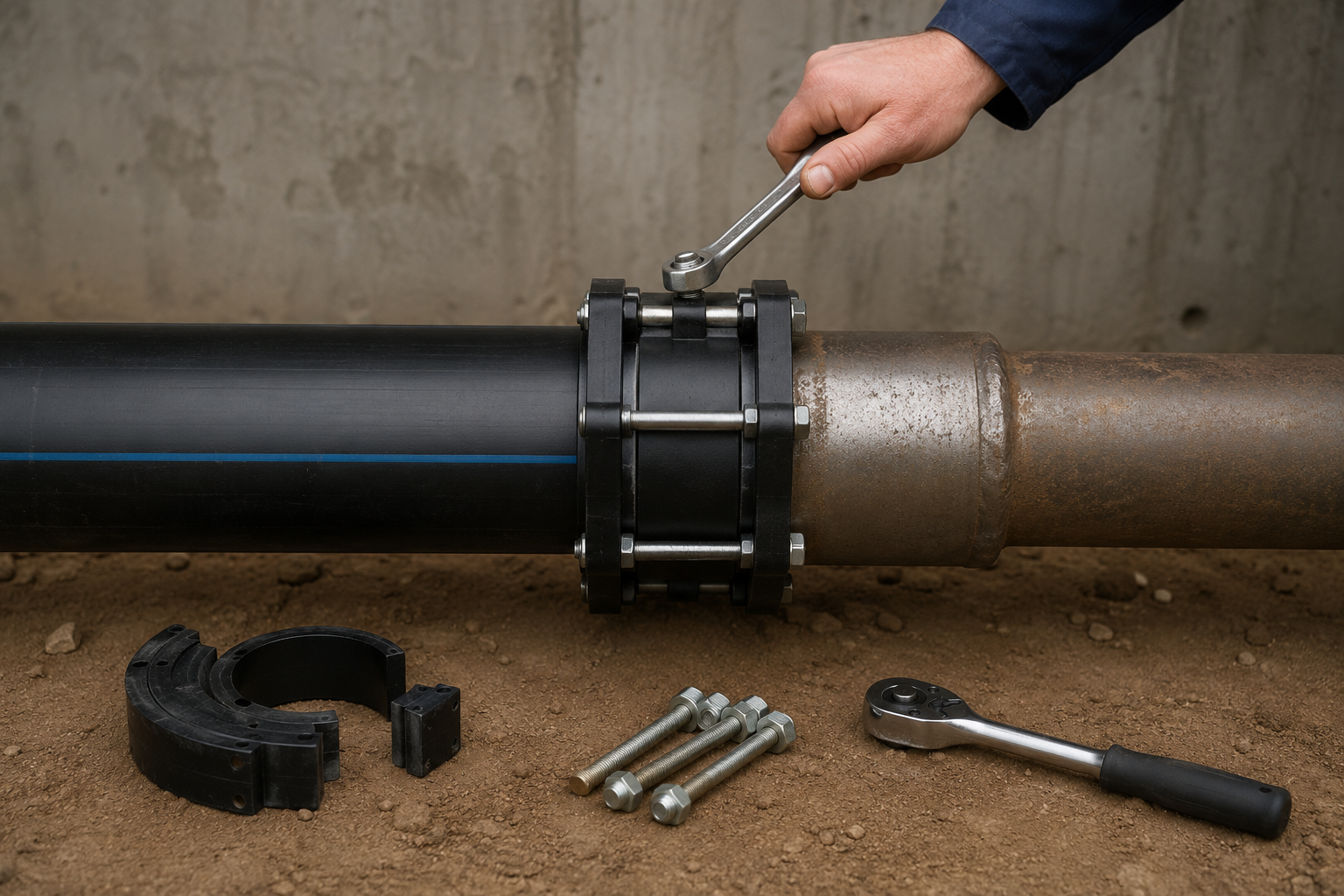

В современной практике строительства наружных инженерных сетей вопрос сопряжения разнородных материалов — полиэтилена низкого давления (ПНД) и стали — остается одним из самых критических. Переход от полимерного участка к металлическому (или наоборот) требуется повсеместно: при выходе газопровода из земли, установке запорной арматуры в колодцах, подключении к существующим стальным магистралям или монтаже узлов учета. Традиционные методы, такие как фланцевое соединение, требуют длительной подготовки, использования межфланцевых прокладок и периодической протяжки болтов. Однако инженерная мысль предложила решение, позволяющее выполнить этот узел максимально надежно и быстро — неразъемное соединение полиэтилен-сталь (НСПС).
Технологическая и нормативная актуальность проблемы
Переход со стали на полиэтилен — это зона повышенного риска. Основная проблема заключается в принципиально разных физико-механических свойствах материалов: коэффициенты линейного расширения, модули упругости и способы коррозийной защиты у стали и ПНД (ПЭ 100, ПЭ 100-RC) различаются в десятки раз. Ошибки при проектировании или монтаже этого узла приводят к разгерметизации, что в сетях газораспределения (согласно СП 62.13330.2011 «Газораспределительные системы») чревато техногенными катастрофами, а в сетях водоснабжения (СП 31.13330.2012) — огромными потерями ресурса и размытием грунта.
Согласно статистике аварийности на наружных трубопроводах, до 15% протечек в первый год эксплуатации возникают именно в местах соединений «полимер-металл». Использование НСПС позволяет минимизировать человеческий фактор. Это заводское изделие, изготовленное в контролируемых условиях, которое гарантирует герметичность на уровне самого тела трубы.
Критический анализ: почему НСПС выигрывает у альтернатив?
Рассматривая задачу соединения ПНД со сталью, инженер сталкивается с выбором между тремя основными технологиями: фланцевое соединение, компрессионные муфты (типа Gebo) и НСПС.
- Технологический аспект: НСПС представляет собой конструкцию, где стальной патрубок определенной длины и полиэтиленовая труба соединяются методом раструбного сопряжения под высоким давлением с использованием специального герметика или без него (за счет термической запрессовки). Важно, что НСПС выдерживает осевые нагрузки, превышающие предел прочности самой ПНД трубы. Это критично при температурных деформациях трубопровода.
- Регуляторный аспект: В газовой отрасли применение НСПС строго регламентировано. Согласно ГОСТ Р 55473-2019, неразъемные соединения должны проходить типовые испытания на стойкость к внутреннему давлению и осевому растяжению. В отличие от фланцев, НСПС не требует обслуживания и может укладываться непосредственно в грунт без устройства колодцев, что радикально снижает капитальные затраты.
- Экономическая эффективность: Если сравнивать стоимость НСПС с комплектом «втулка под фланец + стальной фланец + прокладка + крепеж + сварочные работы», то прямое приобретение перехода ПЭ-сталь оказывается на 20–30% выгоднее, учитывая затраты на монтаж и последующую эксплуатацию.
Для наглядности приведем сравнительную таблицу основных характеристик методов соединения ПНД со стальными трубопроводами.
Сравнение методов соединения ПНД и стальных труб
| Характеристика | НСПС (Заводской переход) | Фланцевое соединение | Компрессионная муфта (чугун/латунь) | Электросварной переход (ПЭ-латунь/сталь) |
|---|---|---|---|---|
| Время монтажа узла | < 2 минут (готовое изделие) | 30–60 минут | 5–10 минут | 15–20 минут |
| Срок службы | Не менее 50 лет | 15–25 лет (требует замены прокладок) | 20–30 лет | Не менее 50 лет |
| Допустимость укладки в грунт | Разрешено (без колодца) | Запрещено (требуется камера/колодец) | Ограничено (зависит от типа среды) | Разрешено |
| Максимальное давление (Газ) | До 1.2 МПа (высокое давление) | До 0.6 МПа (стандартные решения) | Не рекомендуется для магистралей | До 1.6 МПа |
| Обслуживаемость | Не требуется (необслуживаемое) | Требуется протяжка болтов | Требует контроля затяжки | Не требуется |
Конструктивные особенности и ГОСТы
Соединение НСПС производится из стальных труб по ГОСТ 10705-80 (или ГОСТ 8732-78 для бесшовных вариантов) и полиэтиленовых труб по ГОСТ Р 58121.3 (для газа) или ГОСТ 18599-2001 (для воды).
Процесс производства включает механическую обработку стального конца — на нем нарезаются специальные канавки, которые обеспечивают «замок» с полиэтиленом. После этого ПНД заготовка разогревается и насаживается на сталь под усилием пресса. В результате образуется соединение, которое по герметичности превосходит сварной шов. Для агрессивных сред или газопроводов высокого давления используются усиленные НСПС с защитными муфтами.
Если стоит задача соединить трубы «без сварки» в полевых условиях, то под этим часто подразумевается использование НСПС с резьбовым концом на стальной части. В этом случае стальная часть просто вкручивается в существующую арматуру или муфту, а ПНД часть соединяется с основной магистралью при помощи электросварной муфты или латунного обжимного фитинга. Это действительно занимает не более пары минут.
Практика применения: нюансы, о которых молчат продавцы
Как профессионалы, работавшие на объектах Санкт-Петербурга и Ленинградской области, мы знаем: качество НСПС зависит от SDR полиэтиленовой трубы. Недопустимо использовать переход, выполненный из ПЭ трубы SDR 17 (тонкая стенка) на магистралях с давлением свыше 10 атмосфер (1.0 МПа), даже если стальная часть выдерживает больше.
При монтаже НСПС в зимний период важно помнить о хрупкости полимеров. Несмотря на то, что ПЭ 100 сохраняет эластичность до -60°C, ударные нагрузки при низких температурах могут повредить узел запрессовки.
Еще один важный момент — антикоррозийная защита. Стальной патрубок НСПС после монтажа должен быть тщательно изолирован. Мы рекомендуем использовать термоусаживающиеся муфты или липкие полимерные ленты в соответствии с ГОСТ 9.602-2016. Без надлежащей изоляции стальная часть превратится в «анод» и сгниет за 3–5 лет, несмотря на долговечность ПНД-сегмента.
Экономика и логистика: как выбрать поставщика?
На рынке представлено множество производителей НСПС. Однако для ответственных объектов (особенно газовых сетей) необходимо требовать паспорт изделия и сертификат соответствия системы ГАЗСЕРТ. Работа с проверенными брендами фитингов и труб — это не переплата за имя, а страховка от судебных исков и затрат на перекопку трассы через полгода.
Современный подход нашей компании «Наружные трубопроводы» заключается в том, что мы поставляем не просто «железо и пластик», а готовое техническое решение. Мы понимаем, что монтажник на объекте не должен думать, подойдет ли шаг резьбы или выдержит ли втулка давление — за это отвечает инженер поставщика.
Выводы для проектировщиков и заказчиков
- Для газа: Использование НСПС является безальтернативным стандартом для подземных переходов «полиэтилен-сталь». Это обеспечивает надежность по СП 62.13330.
- Для водопровода: Отказ от фланцевых соединений в пользу НСПС в смотровых колодцах позволяет уменьшить габариты колодцев и исключить риск затопления из-за рассохшихся прокладок.
- По скорости: При наличии НСПС с резьбой или готовым патрубком под электросварку, узел собирается в разы быстрее любого другого способа, что критично при аварийно-восстановительных работах.
- По надежности: Заводское соединение всегда превосходит «полевую» сборку.
Часто задаваемые вопросы (FAQ)
В: Можно ли использовать НСПС для питьевого водоснабжения?
О: Да, если полиэтиленовая часть перехода изготовлена из труб по ГОСТ 18599-2001 с синей полосой (или полностью синих) и имеет соответствующее гигиеническое заключение. Стальная часть обычно покрывается защитным составом.
В: Нужен ли специальный инструмент для монтажа НСПС?
О: Для самого перехода — нет. Вы получаете деталь, у которой с одной стороны стальная труба, с другой — ПНД. Сталь приваривается или прикручивается (если есть резьба), ПНД сваривается встык или муфтой. «2 минуты» — это время физической стыковки готового изделия с арматурой.
В: Как ведет себя НСПС при отрицательных температурах?
О: Согласно СП 42-103-2003, полиэтиленовые соединения сохраняют работоспособность, но при температуре ниже -15°C монтаж (сварка ПЭ части) должен производиться в специальных укрытиях. Само соединение ПЭ-сталь внутри НСПС рассчитано на весь диапазон рабочих температур трубопровода.
В: Существуют ли НСПС больших диаметров, например, 630 мм?
О: Да, производство НСПС возможно вплоть до диаметра 1200 мм. Однако такие изделия являются тяжеловесными и требуют использования спецтехники для позиционирования при монтаже.
В: Почему нельзя просто зажать ПНД трубу в стальной фланец через резиновую прокладку?
О: Потому что ПНД обладает текучестью. Со временем под давлением фланца полиэтилен «уплывет», прижимная сила ослабнет и возникнет течь. Для правильного фланцевого соединения на ПНД трубу обязательно приваривается втулка (бурт), которая удерживается свободным стальным фланцем. НСПС лишен этого недостатка, так как материалы зафиксированы жестко на молекулярном и механическом уровнях.
