Подземный ПНД-кран: 7 секретов приварки, чтобы избежать поломок при первом повороте
Подземный ПНД-кран: Технология монтажа и инженерные секреты приварки для исключения поломки штока

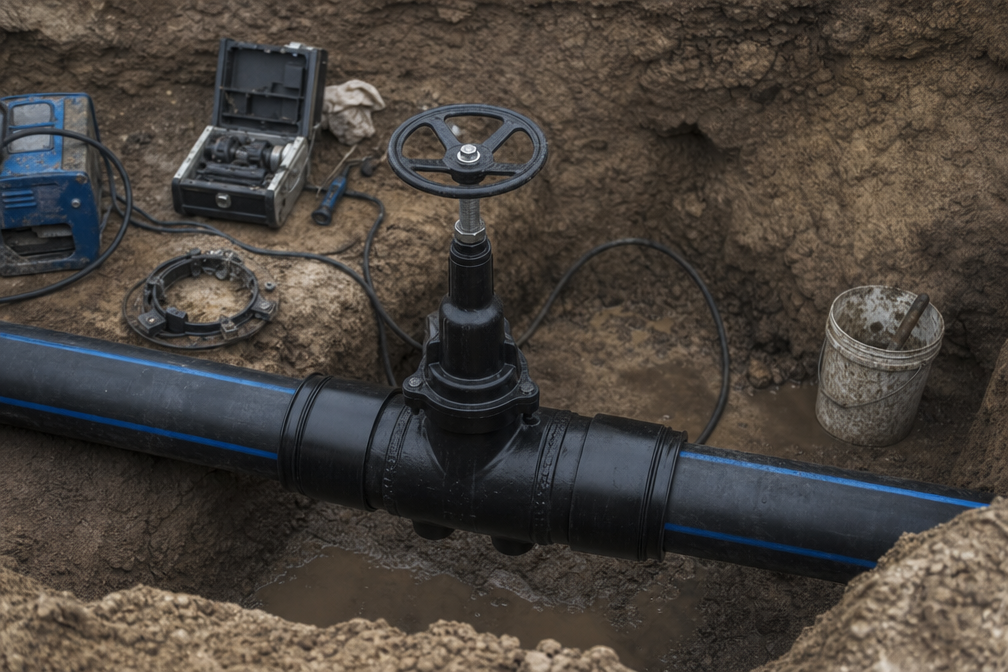

Строительство наружных инженерных сетей из полиэтилена низкого давления (ПНД) сегодня является безальтернативным стандартом для газораспределения и водоснабжения. Однако переход на полимерные решения привносит специфические риски, с которыми не сталкивались монтажники стальных трубопроводов. Одной из самых острых проблем в практике эксплуатации подземных ПНД-кранов является разрушение штока или внутреннего запорного механизма при первой же попытке открытия или закрытия арматуры после монтажа.
Согласно отраслевой статистике, до 15% рекламаций по запорной арматуре связаны не с заводским браком, а с нарушением технологии приварки и последующей обратной засыпки. Проблема усугубляется тем, что узел находится под землей, и любая ошибка монтажа превращается в дорогостоящие аварийно-восстановительные работы с привлечением экскаваторной техники и остановкой подачи ресурса. В данной статье мы разберем физику процесса деформации крана при сварке и дадим четкие рекомендации, основанные на требованиях СП 42-101-2003 и СП 399.1325800.2018, чтобы ваш кран служил положенные 50 лет.
Критический анализ проблемы: Почему «ломается» пластик?
Основная конструктивная особенность ПНД-крана — это его монолитный корпус из полиэтилена ПЭ 100 или ПЭ 100-RC, внутри которого находится запорный шар (обычно из полипропилена или нержавеющей стали), окруженный эластомерными уплотнениями. В отличие от стальной задвижки, полимерный корпус обладает значительным коэффициентом линейного теплового расширения и подвержен термической деформации в процессе сварки.
Технологический аспект
Проблема «оторванного штока» чаще всего является следствием заклинивания шара. При использовании электросварных муфт (ЗН — с закладными нагревателями) в зоне сварного шва выделяется значительное количество тепловой энергии. Если расстояние от края муфты до седла крана недостаточно или не соблюдены режимы охлаждения, тепло передается на полимерные уплотнители и посадочное место шара. Происходит микродеформация геометрии внутреннего пространства. При попытке поворота штока через телескопический удлинитель монтажник прикладывает избыточное плечо силы (рычаг), что приводит к срезу пластикового шлица штока или разрушению ограничителей.
Регуляторный и нормативный аспекты
Действующие нормы, такие как ГОСТ Р 58121.3 (для систем газоснабжения) и ГОСТ 32415-2013 (для водоснабжения), жестко регламентируют параметры самого изделия, но процесс сопряжения крана с трубопроводом часто остается на совести производителя работ. В нормативной базе СП 62.13330.2011 (СНиП 42-01-2002) указывается на необходимость минимизации напряжений в узлах соединений, однако детального описания фиксации крана при сварке в траншее зачастую не хватает в типовых технологических картах.
Потребительский и экономический аспект
Заказчик часто выбирает кран по принципу минимальной цены, игнорируя показатель SDR (соотношение диаметра к толщине стенки) и запас прочности корпуса. Использование крана SDR 17 на магистрали с рабочим давлением 10 бар при наличии внешних нагрузок от грунта неизбежно приведет к «овализации» корпуса и блокировке запорного элемента.
Сравнительный анализ технических решений для подземной установки
Для понимания преимуществ и рисков различных типов арматуры приведем сравнительную таблицу характеристик ПНД-кранов и классических чугунных задвижек с бесколодезной установкой.
| Параметр сравнения | ПНД-кран (шаровый) | Чугунная задвижка (с ПЭ патрубками) | Влияние на надежность |
|---|---|---|---|
| Тип соединения | Сварка встык или электромуфтовая | Муфтовое или приварка через патрубки | ПНД-кран образует гомогенное соединение |
| Устойчивость к коррозии | Абсолютная (не требует изоляции) | Требует усиленной эпоксидной защиты | ПНД исключает электрохимическую коррозию |
| Риск заклинивания | Высокий при перегреве корпуса | Низкий (механика защищена чугуном) | ПНД требует строгого соблюдения ТУ сварки |
| Вес изделия (Ду 110) | ~ 4-6 кг | ~ 18-25 кг | ПНД-кран не требует опорных плит под корпус |
| Обслуживание | Необслуживаемый | Требует проверки уплотнения штока | ПНД-кран рассчитан на весь срок службы трубы |
Секрет приварки: Инженерный протокол установки
Чтобы не оторвать шток при первом повороте, необходимо соблюдать «золотое правило» монтажа подземной арматуры: кран должен быть свободен от напряжений как во время сварки, так и после остывания.
- Позиционирование «Открыто/Закрыто»: Перед началом сварки кран должен находиться в полностью открытом состоянии. Это критически важно для равномерного распределения тепловых потоков вокруг шара. Некоторые европейские бренды (например, FOX или AVK) допускают сварку в любом положении, но инженерная практика компании «Наружные трубопроводы» показывает: положение «Открыто» минимизирует риск термического «прилипания» седла к сфере.
- Использование позиционеров: Это главный «секрет», которым пренебрегают 80% бригад. Кран и подходящие к нему трубы должны быть жестко зафиксированы в позиционере. Полиэтилен при нагреве в муфте становится пластичным. Если труба имеет малейший изгиб или напряжение, при остывании она «потянет» патрубок крана, создавая осевой перекос. Именно этот перекос создает избыточное трение на шаре, из-за чего шток ломается при попытке поворота.
- Температурный режим и время охлаждения: Согласно ГОСТ Р ИСО 12176-2, время охлаждения, указанное на штрих-коде муфты, — это время до снятия позиционера. Но для крана этого недостаточно! Мы рекомендуем увеличивать время до первого контрольного поворота штока в 2 раза по сравнению со стандартным временем охлаждения муфты. Пластик внутри корпуса остывает медленнее, чем наружный слой.
- Удаление оксидного слоя: Кран — это ответственный узел. Использование ручных скребков вместо механических ротационных устройств недопустимо. Неравномерное снятие стружки ведет к перекосу трубы в муфте и, как следствие, к несоосности, которая передается на внутренний механизм.
Монтаж телескопического удлинителя: Второй этап защиты штока
Часто шток ломается не из-за сварки, а из-за неправильной установки «телескопа» (удлинительного шпинделя). Если шпиндель установлен не соосно или при обратной засыпке грунт сдавил защитный кожух, усилие от Т-образного ключа передается на шток под углом.
Рекомендации экспертов:
- Опорная плита: Всегда используйте опорную плиту (коверную подушку) под ковер. Это предотвращает просадку ковера на шпиндель, которая может «вдавить» шток внутрь корпуса крана.
- Чистота соединения: Перед установкой шпинделя на шток крана необходимо очистить полость от песка. Песок работает как абразив, заклинивая шлицевое соединение.
- Проверка «холостого хода»: После фиксации шпинделя сделайте один поворот на 10-15 градусов и верните назад. Вы должны чувствовать «металлическое» или жесткое сопротивление только в конечных точках. Если движение идет с трудом с самого начала — узел смонтирован с перекосом.
Выводы и рекомендации
Подземный ПНД-кран — это высокотехнологичное изделие, требующее культуры монтажа, отличной от работы со сталью. Для обеспечения надежности сети необходимо:
- Использовать краны с длинными патрубками (SDR 11), что позволяет вынести зону термического влияния муфты дальше от запорного механизма.
- Категорически исключить проверку работоспособности крана («покрутить») сразу после окончания цикла сварки.
- Обеспечить песчаную подсыпку и обсыпку узла согласно СП 45.13330.2017, чтобы исключить воздействие крупных фракций грунта на корпус.
Соблюдение этих простых, но критически важных инженерных нюансов позволяет свести риск поломки дорогостоящей арматуры к нулю.
Часто задаваемые вопросы (FAQ)
В: Можно ли использовать обычный разводной ключ для открытия ПНД-крана через удлинитель?
О: Крайне не рекомендуется. Для этого существуют специальные Т-образные ключи. Использование рычагов большой длины или газовых ключей не позволяет контролировать крутящий момент. Если кран не идет — дело не в силе, а в ошибке монтажа или попадании мусора. Превышение максимального крутящего момента (обычно 100-150 Нм для средних диаметров) приведет к необратимой поломке штока.
В: Нужно ли смазывать шток ПНД-крана перед установкой телескопического шпинделя?
О: Современные ПНД-краны поставляются с заводской консистентной смазкой под защитным колпачком. Дополнительная смазка не требуется, но критически важно убедиться, что на смазку не налип песок во время монтажа в траншее. Чистота — залог сохранности пластиковых шлицов.
В: Что делать, если после сварки шток крана не поворачивается?
О: Прежде всего, необходимо подождать полного остывания (не менее 2-3 часов для диаметров свыше 110 мм). Если кран не поддается, проверьте соосность шпинделя. Категорически запрещено пытаться «разработать» кран ударами или рывками. В ряде случаев помогает легкое ослабление зажимных хомутов телескопического шпинделя, если они создают перекос.
В: Обязательно ли устанавливать ковер над каждым подземным краном?
О: Согласно СП 31.13330.2012 (для воды) и нормам газораспределения, доступ к запорной арматуре для оперативного перекрытия должен быть обеспечен всегда. Бесколодезная установка подразумевает вывод штока под ковер. Это не только требование норм, но и единственный способ быстро локализовать аварию без проведения раскопок.
В: Влияет ли низкая температура воздуха на хрупкость штока при повороте?
О: Да, при температурах ниже -15°C полиэтилен и полипропилен становятся более хрупкими. При зимнем монтаже следует быть особенно осторожным. Рекомендуется прогревать палатку над местом установки или использовать тепловые пушки перед первичным тестированием запорной арматуры, если работы ведутся в экстремальных условиях.
