Перекос болтов на фланцах: как избежать аварий и соблюсти допуски в мм
Враги фланцев: Перекос болтов — гарантированная авария (допуски в мм)
В инженерной практике строительства наружных сетей водоснабжения и газораспределения фланцевое соединение традиционно считается одним из самых надежных и ремонтопригодных узлов. Однако, по статистике аварийных служб, до 35% внеплановых утечек на магистральных трубопроводах ПНД и стальных участках связаны именно с разгерметизацией фланцевых стыков в первые 6–12 месяцев эксплуатации.
Основной причиной «внезапного» выхода узла из строя является не дефект литья задвижки или плохое качество втулки под фланец, а элементарное нарушение технологии монтажа, выражающееся в перекосе фланцев и неравномерной затяжке болтов. Ошибка в 1,5–2 миллиметра на этапе сборки в камере или колодце превращается в «бомбу замедленного действия», которая неизбежно сработает при первом же гидроударе или сезонном смещении грунта.
Критический анализ проблемы: Почему «на глаз» больше не работает
Проблема перекоса фланцев сегодня стоит острее, чем 20 лет назад. Это обусловлено тремя ключевыми факторами: переходом на полимерные материалы, увеличением рабочего давления в сетях и изменением культуры монтажа.
1. Технологический аспект: Специфика ПНД и свободных фланцев
При строительстве сетей из ПЭ100 (ГОСТ 18599-2001) используются втулки под фланец (буртики). Здесь фланец является «свободным» элементом. Если при стыковке стальных труб опытный сварщик мог «сыграть» на шве, то в случае с полиэтиленом любая несоосность труб приводит к тому, что монтажники начинают «тянуть» соединение болтами.
При попытке устранить зазор в 5–10 мм за счет затяжки болтов, во втулке возникают колоссальные напряжения изгиба. Полиэтилен обладает свойством ползучести, и со временем напряжение в зоне перехода от зеркала втулки к телу трубы приводит к образованию микротрещин. Итог — хрупкое разрушение узла.
2. Регуляторный барьер: Нормативы vs Реальность
Действующий СП 129.13330.2019 «Наружные сети и сооружения водоснабжения и канализации» и ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов» жестко регламентируют требования к параллельности уплотнительных поверхностей. Однако на практике технадзор часто закрывает глаза на отсутствие у монтажных бригад тарированных динамометрических ключей. Работа «ломом и трубой» вместо контроля момента затяжки — это прямой путь к перекосу, при котором одна сторона прокладки пережата до потери эластичности, а другая — недожата, что создает канал для фильтрации среды.
3. Экономические последствия ошибок
Стоимость замены одной вышедшей из строя задвижки Ду 300 в траншее в 15–20 раз превышает стоимость качественного монтажа. Сюда входит аренда спецтехники, затраты на раскопки, стоимость ПНД-муфт, новой запорной арматуры и, что самое критичное, штрафы за отключение потребителей.
Сравнительные характеристики допусков и параметров монтажа
Для понимания масштаба проблемы приведем сравнительные данные по требованиям к монтажу различных типов фланцевых соединений, опираясь на ГОСТ 33259-2015 и рекомендации ведущих производителей запорной арматуры.
| Параметр сравнения | Стальные фланцы (приварные) | Соединение ПНД (втулка + фланец) | Чугунные муфты (типа Gebo/обжимные) |
|---|---|---|---|
| Допустимая непараллельность (перекос) | Не более 0,2 мм на каждые 100 мм диаметра | Не более 0,5% от внешнего диаметра втулки | Допускается угловое отклонение до 3-5° (в зависимости от модели) |
| Нормативный документ | ГОСТ 33259-2015, СП 73.13330 | СП 399.1347800.2018 | Технические условия производителя |
| Критический риск при перекосе | Срез резьбы болтов, разрыв прокладки | Разрушение бурта втулки, течь из-под прижимного кольца | Вырыв трубы из муфты при отсутствии фиксации |
| Необходимость перетяжки | Не требуется (при правильном монтаже) | Обязательна через 24 часа (из-за ползучести ПЭ) | Требуется контроль после опрессовки |
| Требования к инструменту | Динамометрический ключ | Динамометрический ключ + центрирующие шпильки | Рожковый/накидной ключ (контроль по оборотам) |
Механика катастрофы: Как доли миллиметра убивают узел
Перекос болтов при затяжке вызывает неравномерное распределение контактного давления на уплотнительную поверхность. Согласно СП 73.13330, отклонение плоскостей фланцев не должно превышать 10% от толщины прокладки, но не более 0,3 мм. Что происходит, когда это правило нарушается?
- Деформация прокладки: В месте наибольшего сближения фланцев прокладка (паронит по ГОСТ 481-80 или резина EPDM по ГОСТ 7338-90) сминается выше предела упругости. Она перестает работать как демпфер.
- Изгибающий момент на болт: Болт начинает работать не на чистое растяжение, а на изгиб. При повышении давления в системе (например, во время опрессовки по СП 129.13330.2019) суммарное напряжение превышает предел текучести стали (даже для класса прочности 8.8), что ведет к удлинению болта и мгновенной потере герметичности.
- Коррозийный фактор: В образовавшийся микрозазор со стороны перекоса попадает транспортируемая среда или грунтовые воды. В условиях наружных сетей это запускает процесс щелевой коррозии зеркала фланца.
Практические рекомендации инженера по предотвращению аварий
Чтобы фланцевое соединение служило заявленные 50 лет, необходимо внедрить жесткий регламент сборки, основанный на опыте эксплуатации магистральных газопроводов и водоводов.
Шаг 1: Подготовка поверхностей.
Очистка зеркала фланца от ржавчины и старой краски обязательна. Наличие даже небольшой окалины толщиной 0,5 мм создает искусственный перекос, который невозможно компенсировать затяжкой.
Шаг 2: Центрирование.
Использование «ломика» для центровки отверстий недопустимо. Трубопроводы должны быть соосно выставлены на опорах до момента установки болтов. Зазор между фланцами должен быть одинаковым по всему периметру.
Шаг 3: Смазка резьбы.
Применение графитовой или медной смазки снижает коэффициент трения, что позволяет динамометрическому ключу выдавать реальные показатели усилия зажима, а не сопротивления ржавой резьбы.
Шаг 4: Метод «Крест-накрест».
Затяжка производится в 3–4 этапа (30%, 60% и 100% от расчетного момента) в строго определенной последовательности: болты затягиваются парами, расположенными друг против друга. Это единственный способ избежать «эффекта веера», когда фланец постепенно наклоняется в одну сторону.
Шаг 5: Контроль зазоров.

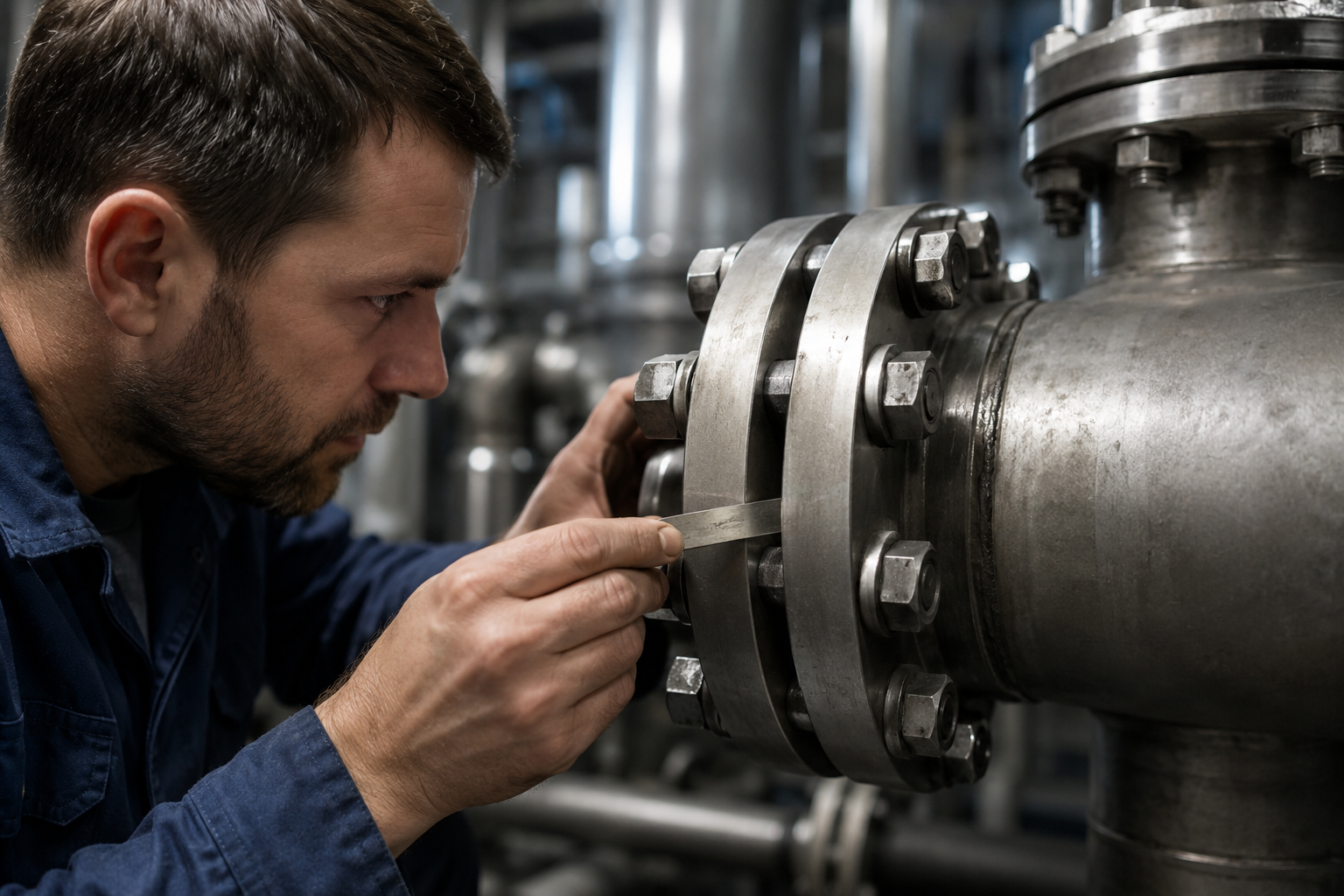

После финальной затяжки необходимо замерить зазор между фланцами в четырех диаметрально противоположных точках с помощью щупа или штангенциркуля. Разница в замерах не должна превышать 0,2–0,3 мм.
Выводы и синтез решений
Борьба с перекосами фланцев — это не вопрос эстетики монтажа, а вопрос экономической безопасности предприятия. Использование современного оборудования, такого как электросварные фитинги и качественная подземная арматура, не освобождает от ответственности за качество болтовых соединений.
Для проектировщиков важно закладывать в спецификации не только сами фланцы, но и корректный крепеж (класс прочности не ниже 5.6 для воды и 8.8 для газа). Заказчикам же рекомендуется требовать от подрядчиков акты скрытых работ с указанием фактических моментов затяжки и параметров непараллельности. Только такой системный подход позволит поднять качество строительства наружных сетей в России на уровень, когда аварии станут исключением, а не статистической нормой.
Часто задаваемые вопросы (FAQ)
В: Можно ли устранить перекос фланцев, просто сильнее затянув болты с одной стороны?
О: Категорически нет. Попытка «выровнять» фланец затяжкой болтов создает критическое напряжение изгиба в теле фланца или втулки. Согласно ГОСТ 33259-2015, уплотнительные поверхности должны быть параллельны изначально. Перетяжка приведет либо к деформации болта, либо к разрушению бурта ПНД-втулки.
В: Обязательно ли использовать динамометрический ключ, если монтажник «чувствует» усилие руками?
О: Обязательно. Человеческий фактор — главная причина неравномерной затяжки. Для фланцев Ду 200 и выше требуемые моменты затяжки (от 150 Нм и выше) невозможно контролировать «на глаз». Использование тарированного инструмента регламентируется технологическими картами большинства производителей запорной арматуры.
В: Почему фланцевые соединения на ПНД трубах начинают течь через несколько дней после монтажа?
О: Это связано с релаксацией напряжений в полиэтилене (ползучестью). ПЭ «уходит» из-под нагрузки. Поэтому для соединений «втулка-фланец» обязательна подтяжка болтов через 24 часа после первичного монтажа, что отражено в СП 399.1347800.2018.
В: Какую прокладку лучше выбрать для компенсации небольшого (до 1 мм) перекоса?
О: Лучше всего с небольшими неровностями справляются прокладки из эластомеров (EPDM) с внутренним стальным сердечником. Они позволяют сохранять герметичность при незначительных отклонениях, но не являются средством исправления грубых нарушений соосности труб.
В: Допускается ли установка двух прокладок между фланцами для устранения зазора?
О: Нет, установка «пакета» из двух и более прокладок запрещена СП 73.13330. Такая конструкция крайне нестабильна: под давлением одну из прокладок может выдавить, что приведет к мгновенной потере герметичности и аварии.
