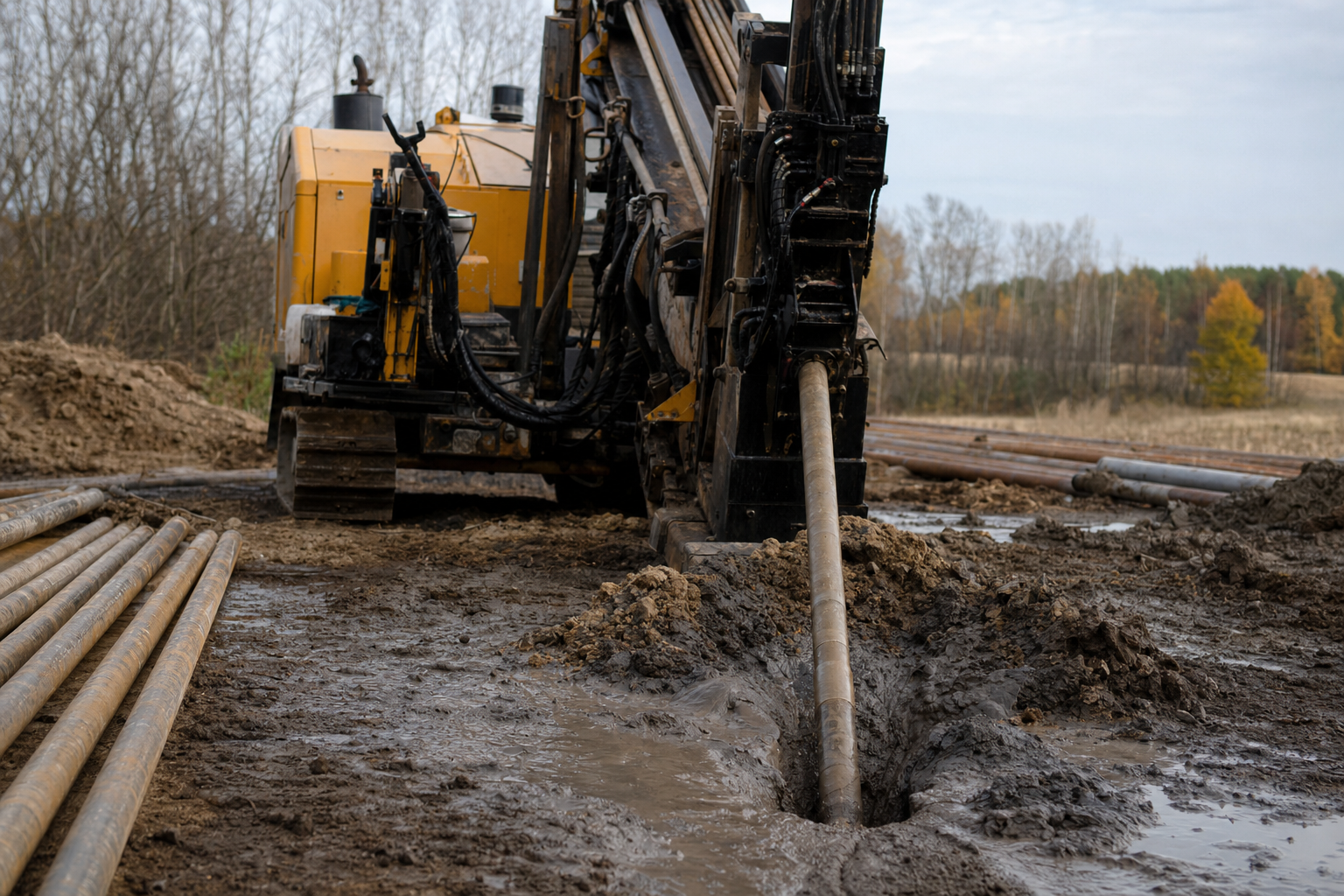

Как с легкостью затащить трубу в скважину методом «пловца»: советы для ГНБ под углом
ГНБ под углом: Применение метода «пловца» при критическом сопротивлении затягиванию трубопровода
В современной практике строительства подземных инженерных коммуникаций метод горизонтально-направленного бурения (ГНБ) является приоритетным при прокладке сетей через естественные и техногенные преграды. Однако процесс затягивания плети ПНД (полиэтилен низкого давления) в скважину часто сопровождается техническими осложнениями. Одной из наиболее острых проблем является превышение допустимого тягового усилия, когда труба «не лезет» в проектный створ. В инженерной среде для решения этой задачи прибегают к методу «пловца» — технологии балластировки или регулирования плавучести трубопровода.
Актуальность данной темы обусловлена ростом плотности городской застройки и усложнением профилей бурения. По статистике, до 15% проколов ГНБ длиной более 200 метров сталкиваются с проблемой заклинивания или критического трения. Ошибки на этом этапе приводят к разрыву трубы, выходу из строя буровых штанг или повреждению дорогостоящего риммера.
Критический анализ проблемы: почему труба останавливается?
Проблема затягивания трубы под углом или на протяженных участках рассматривается экспертами с трех ключевых позиций:
1. Технологический аспект: Силы трения и плавучесть
Основная причина сопротивления — не только геометрия скважины, но и архимедова сила. Плотность бурового раствора (бентонита) варьируется от 1,1 до 1,3 г/см³, в то время как плотность ПНД (ГОСТ 18599-2001) составляет около 0,95 г/см³. В результате пустая труба «всплывает» и прижимается к верхней стенке скважины, создавая колоссальную силу трения. Метод «пловца» предполагает заполнение внутренней полости трубы водой для достижения нейтральной плавучести, что минимизирует контакт со стенками канала.
2. Регуляторный аспект: Соблюдение коэффициентов запаса
Согласно СП 42.101-2003 (Газораспределительные системы) и СП 31.13330.2012 (Водоснабжение), при проектировании ГНБ необходимо учитывать коэффициент запаса на растяжение. Если труба идет тяжело, неопытные операторы увеличивают тягу буровой установки, что ведет к необратимой деформации полиэтилена. Превышение предела текучести материала делает невозможным дальнейшую эксплуатацию сети, особенно в газоснабжении.
3. Экономический аспект: Риски и издержки
Остановка процесса затягивания на середине пути — это катастрофа для подрядчика. Бентонит начинает застывать, скважина «схлопывается». Метод «пловца» позволяет снизить нагрузку на технику и избежать потерь, связанных с перебуриванием участка, стоимость которого может исчисляться миллионами рублей.
Сравнительные характеристики материалов и условий затягивания
Для понимания физики процесса приведем расчетные данные для наиболее востребованных типов ПНД труб, используемых в наружных сетях.
| Параметр сравнения | ПНД труба ПЭ 100 SDR 11 | ПНД труба ПЭ 100 SDR 17 | Стальная труба (футерованная) | ПНД труба с защитным покрытием (RC) |
|---|---|---|---|---|
| Плотность материала, кг/м³ | 950–960 | 950–960 | 7850 | 960+ |
| Удельный вес пустой трубы (Ø315 мм), кг/м | 26.1 | 17.5 | 62.0 | 28.5 |
| Сила плавучести в бентоните (1.2 г/см³) | Положительная (всплывает) | Высокая положительная | Отрицательная (тонет) | Положительная |
| Рекомендуемый метод снижения трения | Частичный «пловец» | Полный «пловец» (балласт) | Использование полимерных колец | Смазочные добавки + балласт |
| Риск повреждения при затягивании | Средний | Высокий | Низкий | Минимальный |
Метод «пловца»: Технология реализации и расчеты
Суть метода заключается в управляемом заполнении трубопровода водой в процессе его затягивания. Это позволяет решить две задачи:
- Снижение прижимной силы. За счет балластировки труба перестает давить на свод скважины.
- Охлаждение. При трении ПНД нагревается, что снижает его прочностные характеристики. Вода выступает в роли внутреннего теплоотвода.
Согласно СП 399.1325800.2018, расчет тяговых усилий должен учитывать вес трубы в буровом растворе. При использовании метода «пловца» расчетная формула веса единицы длины корректируется на массу залитой воды.
Этапы внедрения метода:
- Герметизация передней части. Используется буровая голова (захват) с обратным клапаном или глухая заглушка.
- Дозированная подача воды. Вода подается с хвоста плети через гибкий шланг по мере затягивания. Важно контролировать уровень, чтобы не перетяжелить трубу, иначе она начнет тереться о нижнюю часть скважины.
- Контроль давления. Если прокладка ведется под углом (например, дюкер через реку), необходимо учитывать гидростатическое давление внутри трубы.
Особенности работы с фитингами и запорной арматурой
При использовании метода «пловца» особое внимание уделяется узлам соединения. После успешного затягивания трубы воду необходимо удалить, а систему промыть.
- Электросварные фитинги: Если на плети присутствуют муфты, их наружные габариты увеличивают сопротивление. Мы рекомендуем использовать фитинги с минимальным гратом и предварительной механической обработкой швов.
- Запорная арматура: После затягивания и дебалластировки (слива воды) производится монтаж подземных кранов ПНД и задвижек. Важно обеспечить герметичность соединений с помощью электросварных муфт, соответствующих ГОСТ Р 52779-2007.
Практические рекомендации для инженеров
- Выбор SDR. Для сложных условий ГНБ под углом всегда выбирайте меньший SDR (например, SDR 11 вместо SDR 17). Это увеличивает запас прочности на разрыв.
- Подготовка скважины. Диаметр скважины должен быть на 30–50% больше диаметра трубы. Для трубы 315 мм оптимальный расширитель — 450–500 мм.
- Качество бентонита. Используйте полимерные добавки для улучшения скольжения. Метод «пловца» эффективен только при низком коэффициенте вязкости раствора.
- Температурный режим. В зимнее время при использовании метода «пловца» необходимо использовать незамерзающие растворы или обеспечивать быстрый слив воды после окончания работ, чтобы избежать размораживания трубопровода.
Выводы
Метод «пловца» — это высокоэффективное инженерное решение, позволяющее минимизировать риски при прокладке наружных сетей методом ГНБ. Регулирование плавучести трубопровода ПНД дает возможность проходить участки с критическим углом наклона и большой протяженностью, сохраняя целостность материала и ресурс буровой техники. Однако применение данного метода требует точных расчетов и понимания физико-химических свойств используемых материалов.
Часто задаваемые вопросы (FAQ)
В: Можно ли использовать метод «пловца» для газовых ПНД труб?
О: Да, метод применим для газопроводов (ПЭ 100). Однако после затягивания обязательна тщательная продувка и осушка полости трубы согласно СП 62.13330.2011, чтобы исключить наличие влаги в системе газораспределения.
В: Какой объем воды нужно заливать в трубу?
О: Объем рассчитывается исходя из плотности бурового раствора. Цель — достичь нейтральной плавучести, когда плотность трубы с водой равна плотности бентонита. Обычно это заполнение на 70–90% объема.
В: Не повредит ли вода электросварные фитинги внутри?
О: Вода находится внутри трубы и не контактирует с зоной сварки муфты (если сварка произведена до начала затягивания). Современные фитинги рассчитаны на контакт с питьевой и технической водой.
В: Что делать, если труба встала намертво даже с водой?
О: В таком случае необходимо проверить состав бентонита (возможно, произошло обрушение скважины). Если тяговое усилие достигло 80% от предела текучести ПНД, затягивание следует прекратить, произвести обратный выталкив и повторное расширение скважины.
В: Как слить воду из трубы после завершения ГНБ на глубине?
О: Вода удаляется методом вытеснения с помощью компрессора и поролоновых поршней (скребков). Это стандартная процедура очистки полости трубопровода перед гидравлическими испытаниями.
