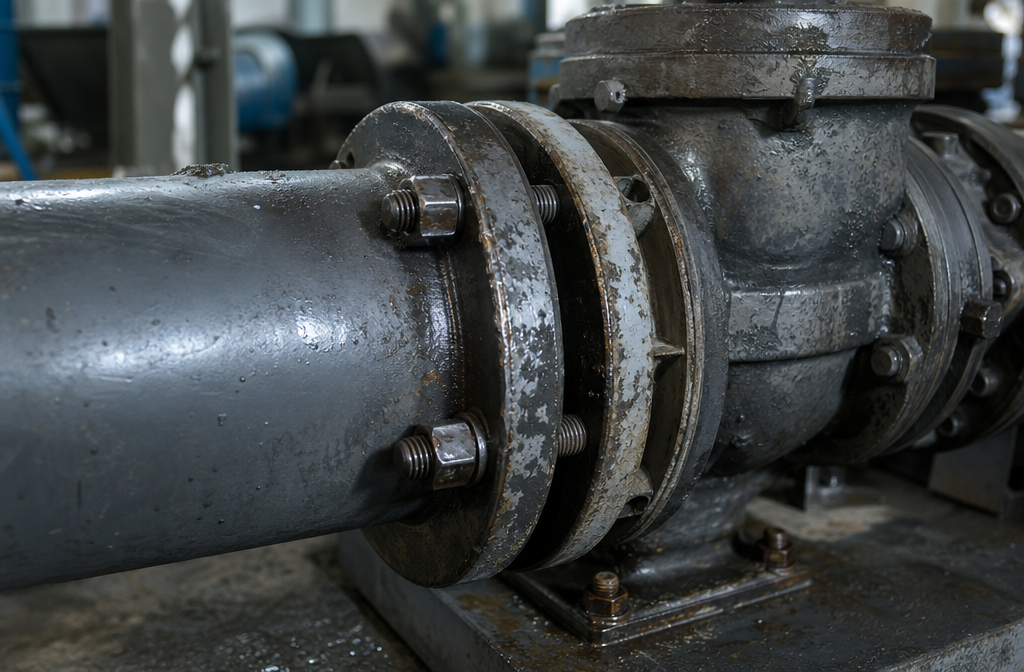

Почему фланцы откручиваются сами? Секрет вибрации и как с ней бороться

В практике строительства и эксплуатации наружных инженерных систем водоснабжения, водоотведения и газораспределения фланцевое соединение остается одним из самых распространенных и ответственных узлов. Оно связывает полиэтиленовые и стальные участки трубопроводов, обеспечивает монтаж запорной арматуры (задвижек, поворотных затворов, обратных клапанов) и сопряжение с насосным оборудованием. Однако инженеры и специалисты по эксплуатации регулярно сталкиваются с коварной проблемой: герметичное при сдаче объекта соединение через несколько месяцев или лет начинает течь из-за самопроизвольного ослабления (откручивания) крепежа.

Особенно остро эта проблема стоит в секторе, где проложена труба ПНД (полиэтилен низкого давления), соединенная со стальной или чугунной арматурой через втулки под фланец и свободные металлические фланцы. На первый взгляд, самоотвинчивание гайки кажется парадоксом: резьба спроектирована так, чтобы угол подъема винтовой линии был значительно меньше угла трения (условие самоторможения). Но законы физики, помноженные на динамические нагрузки и специфику полимерных материалов, диктуют свои правила.

В этой статье специалисты компании «Наружные трубопроводы» детально разберут механику самопроизвольного раскручивания фланцев, проанализируют влияние вибрации и полимерного «ползучести» материала, а также предложат эффективные методы борьбы с этой инженерной проблемой на основе актуальных ГОСТов и строительных правил.

Физика процесса: почему резьба «сдается» без боя?

Чтобы понять, почему затянутая с расчетным моментом гайка начинает вращаться в обратную сторону, необходимо обратиться к трибологии и прикладной механике. В статическом состоянии резьбовое соединение удерживается за счет силы трения в резьбе и на торце гайки (или головки болта). Сила предварительного натяжения $F_0$ создает нормальные напряжения на контактных поверхностях, которые и генерируют необходимую силу трения.

Теория Юнкера (Junker Test) и поперечная вибрация

В 1969 году немецкий инженер Герхард Юнкер провел фундаментальные исследования и доказал, что осевая (продольная) вибрация редко приводит к полному самоотвинчиванию крепежа, если амплитуда нагрузки не превышает силу предварительного натяжения. Настоящим «убийцей» резьбовых соединений является поперечная (сдвиговая) вибрация, направленная перпендикулярно оси болта.

Механизм выглядит следующим образом:

1. Под воздействием поперечной динамической нагрузки (например, вибрации от работающего насоса или пульсации потока жидкости при прохождении через задвижку) происходит микросдвиг сопрягаемых деталей фланцевого стыка.
2. Этот микросдвиг преодолевает силу трения на опорном торце гайки и в самой резьбе.
3. Коэффициент трения в этот момент падает практически до нуля (эффект «ликвидации трения движением»).
4. Так как угол наклона резьбы всегда отличен от нуля, под действием осевой силы предварительного натяжения гайка совершает микроскопический поворот в сторону откручивания.
5. При каждом цикле вибрации процесс повторяется. Соединение стремительно теряет преднатяг. Как только сила предварительного натяжения падает до критического уровня, процесс откручивания ускоряется лавинообразно.

Специфика ПНД-трубопроводов: релаксация напряжений

Когда монтируются наружные трубопорводы из полиэтилена (ПЭ 100, ПЭ 100-RC), фланцевое соединение испытывает дополнительное негативное воздействие — релаксацию напряжений (вязкоупругую деформацию).

Полиэтилен под постоянной нагрузкой обладает свойством «ползучести». В первые 48 часов после затяжки фланца полиэтиленовая втулка под действием сжимающего усилия начинает «течь», уменьшаясь по толщине на доли миллиметра. Это приводит к падению первоначального усилия затяжки (преднатяга болтов) на 20–40% даже в отсутствие какой-либо вибрации. Если на эту ослабленную систему накладывается вибрация от насосного агрегата, фланцевое соединение гарантированно потечет.

Критический анализ проблемы с трех перспектив

Для выработки комплексного решения необходимо рассмотреть проблему самооткручивания фланцев с трех ключевых точек зрения: технологической, нормативно-регуляторной и экономической.

1. Технологический аспект: материалы и геометрия

Стыковка разнородных материалов в узле «труба ПНД — стальной фланец — чугунная задвижка» порождает гальванические пары, температурные деформации и разницу коэффициентов жесткости.

• Коэффициент температурного расширения полиэтилена примерно в 10–15 раз выше, чем у стали. Сезонные колебания температуры транспортируемой среды (особенно в системах холодного водоснабжения, где зимой температура воды падает до +2°C, а летом поднимается до +20°C) вызывают постоянное осевое сжатие и растяжение трубопровода.
• Качество крепежа. Использование болтов и гаек низкого класса прочности (например, 4.8 или 5.6 по ГОСТ ISO 898-1) приводит к их пластической деформации под нагрузкой. Болт вытягивается, преднатяг падает, открывая дорогу вибрационному самооткручиванию. Для ответственных соединений класс прочности крепежа должен быть не менее 8.8.

2. Нормативно-регуляторный аспект: пробелы в проектировании

Российская нормативная база, регламентирующая проектирование и монтаж наружных сетей (СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» и СП 62.13330.2011 «Газораспределительные системы»), подробно описывает правила прокладки труб, но уделяет критически мало внимания деталям фиксации резьбовых соединений от самоотвинчивания в условиях динамических нагрузок.

В большинстве типовых проектов отсутствуют указания по применению специализированных стопорных элементов. Проектировщики по старинке закладывают обычную пружинную шайбу (гровер) по ГОСТ 6402-70. Однако современные исследования и международные стандарты (включая DIN 25201) признают пружинную шайбу неэффективной при средних и высоких вибрационных нагрузках. При сжатии до плоского состояния гровер работает как обычная плоская шайба, не препятствуя поперечному сдвигу.

3. Экономический аспект: цена «дешевого» монтажа

На этапе строительства застройщики часто экономят на культуре монтажа:

• Отсутствие контроля крутящего момента (затяжка «на глаз» обычным рожковым ключом или мощным пневмогайковертом без ограничения момента).
• Отказ от использования качественных прокладок (применение дешевой нестабилизированной резины вместо современных прокладок из EPDM на стальном сердечнике или терморасширенного графита).
• Использование крепежа без антикоррозийного покрытия, что приводит к закисанию резьбы, мешающему как правильной первоначальной затяжке, так и последующей ревизии узла.

Последствия такой экономии выливаются в миллионные убытки при ликвидации аварий, когда приходится раскапывать подземный газопровод или водопровод в доме из-за копеечной гайки, потерявшей затяжку.

Сравнение методов фиксации фланцевых соединений от самоотвинчивания

Для предотвращения самопроизвольного раскручивания крепежа под воздействием вибрации разработано множество технических решений. Ниже приведена сравнительная таблица их эффективности, применимости и стоимости.

Как эффективно бороться с вибрацией: комплексный инженерный подход

Борьба с самопроизвольным откручиванием фланцев — это не просто выбор «правильной шайбы». Это комплекс мероприятий, охватывающий этапы проектирования, подбора материалов и непосредственного монтажа на объекте.

Шаг 1: Правильный подбор прокладочных материалов

Тип прокладки напрямую влияет на сохранение предварительного натяжения болтов. Дешевые резиновые прокладки (особенно толщиной более 4-5 мм) обладают высокой ползучестью и выдавливаются из межфланцевого пространства под давлением, что приводит к мгновенной потере преднатяга.

Для надежных систем рекомендуется применять:

1. Прокладки из EPDM на стальном каркасе (профилированные). Металлическое кольцо внутри не дает прокладке выдавливаться и чрезмерно сжиматься, сохраняя жесткость стыка.
2. Фланцевые уплотнения из ТРГ (терморасширенного графита) с ограничением степени сжатия. Они не подвержены температурной деструкции и релаксации.

Шаг 2: Компенсация вибраций в источнике

Если фланцевое соединение находится в непосредственной близости от динамического оборудования (насосы, компрессоры), бороться только стопорением крепежа неэффективно — вибрация разрушит другие элементы системы или сам корпус задвижки.

• Обязательна установка гибких вставок (вибровставок) из армированной резины непосредственно до и после насосного агрегата. Это гасит высокочастотные колебания и защищает водопровод в доме или наружную сеть от разрушения.
• Проектирование массивных бетонных опор (упоров) под тяжелую запорную арматуру (СП 31.13330.2012). Задвижка не должна висеть на трубе, консольно передавая крутящий момент и вибрацию на фланцы.

Шаг 3: Технология правильного монтажа (Torque Control)

Самый частый дефект сборки — неравномерная затяжка. При затяжке «по кругу» один из болтов неизбежно перетягивается, перекашивая фланец, в то время как противоположный болт остается недотянутым.

Правильный алгоритм сборки фланца:

1. Очистить резьбу, нанести специализированную резьбовую смазку (снижает разброс коэффициента трения).
2. Наживить болты вручную.
3. Производить затяжку крест-накрест (схема «звезда») в 4 этапа:
   • 1 этап: затяжка динамометрическим ключом на 30% от расчетного момента;
   • 2 этап: затяжка на 60% от расчетного момента;
   • 3 этап: затяжка на 100% от расчетного момента;
   • 4 этап: финишный круговой обход всех болтов с контролем номинального момента затяжки.
4. Важно для ПНД труб: произвести повторный контроль момента затяжки через 24–48 часов после первого монтажа для компенсации первичной релаксации полиэтилена.

Выводы и рекомендации для проектировщиков и заказчиков

Самопроизвольное откручивание фланцевых соединений под воздействием вибрации — это не случайность, а закономерный физический процесс, обусловленный поперечными микросдвигами крепежа и релаксацией материалов. Чтобы гарантировать безбезаварийную работу наружных инженерных сетей на протяжении расчетных 50 лет, необходимо придерживаться следующих правил:

1. Отказ от устаревших решений: исключить из проектов применение пружинных шайб (гроверов) по ГОСТ 6402-70 для узлов, испытывающих динамические и вибрационные нагрузки.
2. Переход на современные стандарты фиксации: использовать стопорно-клиновые шайбы типа Nord-Lock или тарельчатые пружины (по DIN 2093) при сопряжении полиэтиленовых труб с металлической запорной арматурой.
3. Строгий контроль крепежа: применять болты и гайки классом прочности не ниже 8.8 (по ГОСТ ISO 898-1). Использование мягкой «сырой» стали на фланцах недопустимо.
4. Внедрение динамометрического контроля: обязать монтажные организации вести журналы затяжки ответственных фланцевых соединений с фиксацией фактических крутящих моментов.
5. Системный подход к ПНД-трубам: учитывать специфику полимеров. Проектировать фланцевые узлы с возможностью их регламентной протяжки после монтажа и гидравлических испытаний.

Часто задаваемые вопросы (FAQ)

В: Можно ли использовать обычные гроверы (пружинные шайбы по ГОСТ 6402-70) на фланцах с задвижками?

О: Крайне не рекомендуется, особенно если задвижка установлена вблизи насосной станции или на транзитном трубопроводе с частыми гидроударами. При полной затяжке болта пружинная шайба полностью сжимается, превращаясь в плоскую. Под воздействием поперечной вибрации она не препятствует смещению гайки и быстро теряет стопорящие свойства. Лучше использовать клиновые шайбы или гайки с контрящим элементом.

В: Почему фланцы на ПНД-трубах ослабевают быстрее, чем на стальных?

О: Это связано с явлением релаксации напряжений, свойственным всем термопластам. Полиэтилен (ПНД) под постоянной нагрузкой от фланца постепенно деформируется (течет) в зоне контакта. В результате толщина бурта втулки микроскопически уменьшается, осевой преднатяг болтов падает, и даже слабая вибрация приводит к быстрому откручиванию крепежа.

В: Помогает ли использование контргайки решить проблему самооткручивания?

О: Контргайка повышает надежность соединения, но не решает проблему полностью при сильной поперечной вибрации. Кроме того, использование контргайки увеличивает длину болта и усложняет монтаж в стесненных условиях (например, в колодцах). Современные клиновые шайбы значительно эффективнее и технологичнее в монтаже.

В: Нужно ли смазывать болты фланцевых соединений перед затяжкой?

О: Да, смазка обязательна. Без смазки до 90% крутящего момента уходит на преодоление трения в резьбе и под торцом гайки, и лишь 10% преобразуется в полезное осевое натяжение болта. Смазка (например, на основе дисульфида молибдена или графита) стабилизирует коэффициент трения, обеспечивая точное и равномерное натяжение всех болтов при затяжке динамометрическим ключом.

В: Каковы требования ГОСТ к затяжке фланцевых соединений?

О: Основные требования к геометрии, давлению и типам фланцев изложены в ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов». Вопросы контроля крутящего момента регулируются строительными нормами, в частности СП 73.13330.2016 (внутренние системы) и технологическими картами производителей запорной арматуры, где прописываются конкретные моменты затяжки в зависимости от диаметра (DN), номинального давления (PN) и класса прочности крепежа.
