Как опрессовать ПНД воздухом, если нет воды: риски, нормативы и инженерные решения
В практике строительства наружных инженерных сетей водоснабжения и водоотведения гидравлические испытания («проливка» и опрессовка водой) являются золотым стандартом. Однако реальность строительной площадки часто диктует свои условия: отсутствие точек подключения к водоводу, зимний период с отрицательными температурами, при которых вода превращается в лед, или сложный рельеф, исключающий быструю подачу и слив тысяч кубометров ресурса. В таких ситуациях инженеры прибегают к пневматическим испытаниям.

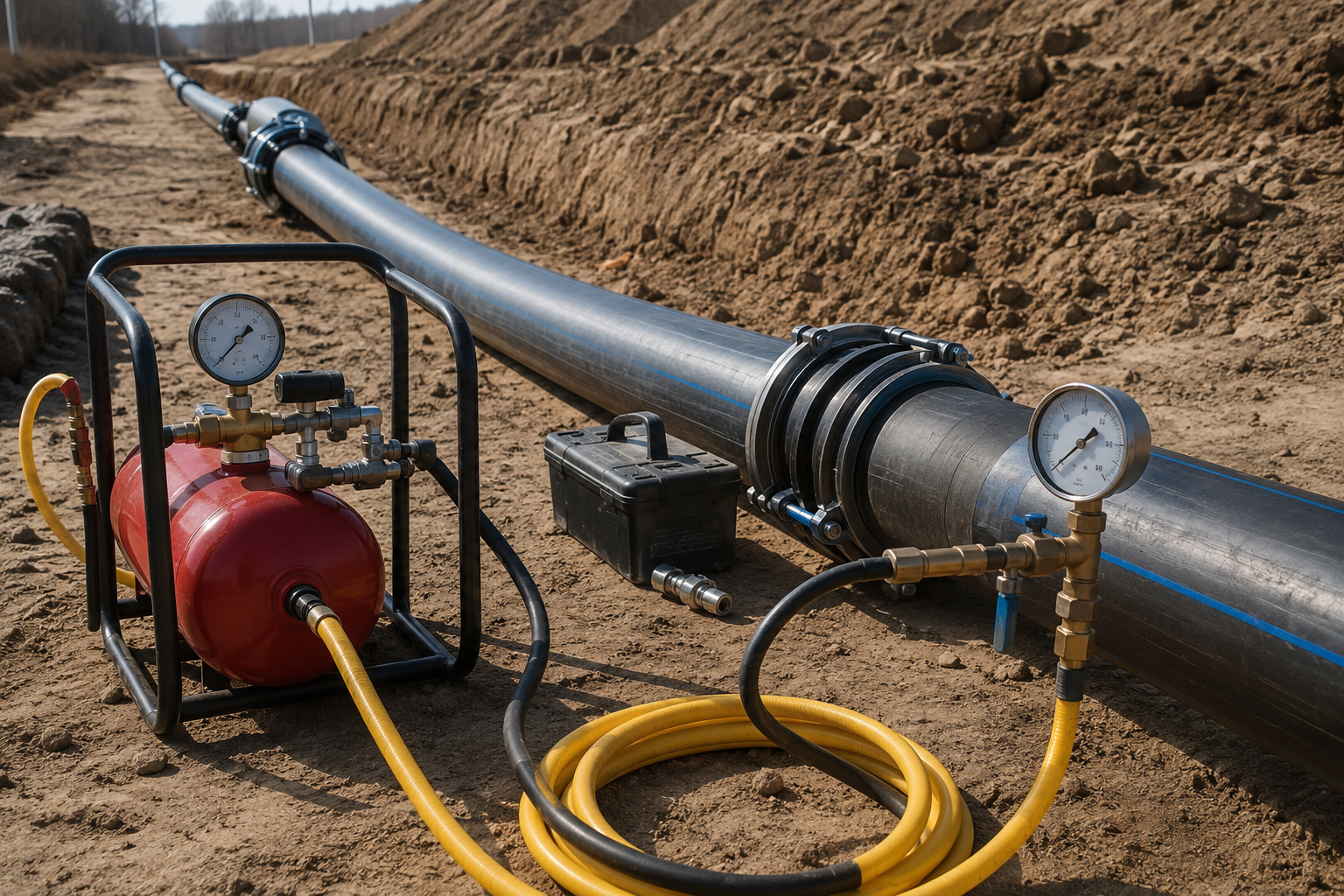

Пневматическая опрессовка ПНД (полиэтилена низкого давления) — это процесс проверки герметичности и прочности трубопровода сжатым воздухом или инертным газом. С точки зрения физики, это процедура повышенной опасности. В отличие от воды, воздух сжимаем. При разрыве трубы или вылете заглушки высвобождается колоссальная энергия расширяющегося газа, что может привести к разрушительным последствиям. Тем не менее, при соблюдении регламентов СП 129.13330.2019 и СП 31.13330.2012, пневматические испытания становятся эффективным инструментом сдачи объекта.
Технологическая и нормативная база
Для газопроводов из ПНД пневматическая опрессовка является основной (согласно СП 62.13330.2011 «Газораспределительные системы»). Но для водопроводных сетей ситуация иная. Основной документ — СП 129.13330.2019 «Наружные сети и сооружения водоснабжения и канализации» — разрешает пневматические испытания для напорных трубопроводов из ПНД только в исключительных случаях, когда гидравлика невозможна.
Основные технические барьеры:
- Аккумулированная энергия. При давлении 10 бар 1 кубический метр сжатого воздуха обладает энергией, способной отбросить фрагмент трубы на десятки метров.
- Температурная зависимость. Полиэтилен (PE 100, PE 100-RC) крайне чувствителен к температуре. При сжатии воздух нагревается, что снижает кольцевую жесткость трубы. Если не выждать время стабилизации, результаты будут недостоверными.
- Поиск утечек. Если при гидравлике место течи видно сразу (намокание грунта, фонтан), то воздух выходит бесшумно, особенно через микротрещины в электросварных муфтах или стыковых швах.
Критический анализ: Воздух vs Вода
Инженерное сообщество разделилось на два лагеря. Сторонники «старой школы» настаивают на гидравлике, указывая на безопасность. Инноваторы и строители в северных регионах (ХМАО, ЯНАО, ЛО) доказывают, что без пневматики сдать объект в срок невозможно.
Проблема заключается в том, что ПНД труба при пневматических испытаниях ведет себя как вязкоупругий материал. При подаче давления происходит «ползучесть» — труба немного расширяется в диаметре, что фиксируется манометром как падение давления. Неопытные монтажники часто принимают это за негерметичность стыков, хотя на самом деле это физическое свойство полиэтилена.
Для минимизации рисков при опрессовке воздухом необходимо использовать специализированное оборудование: высокоточные манометры класса точности не ниже 1.5, компрессоры с осушителями воздуха и предохранительные клапаны. Особое внимание уделяется электросварным фитингам. Если используется некачественная запорная арматура ПНД или контрафактные муфты, риск аварии при пневматике возрастает в разы.
Сравнительная характеристика методов испытаний ПНД трубопроводов
| Параметр сравнения | Гидравлические испытания (Вода) | Пневматические испытания (Воздух) | Комментарий эксперта |
|---|---|---|---|
| Безопасность | Высокая (вода несжимаема) | Низкая (риск взрывного разрушения) | При пневматике обязательна зона отчуждения |
| Затраты времени | Высокие (заполнение, удаление воздуха) | Низкие (быстрый подъем давления) | Воздух позволяет сократить сроки на 40% |
| Точность обнаружения течи | Визуально по выходу воды | Требуется обмыливание или акустика | Для поиска малых утечек воздуха нужны приборы |
| Температурный режим | Только при T > 0°C | Возможны при отрицательных T | Пневматика — спасение для зимнего монтажа |
| Влияние на материал | Минимальное | Требует учета нагрева при сжатии | Важно выдерживать время стабилизации |
Практическая методика и компенсация рисков
Для того чтобы пневматические испытания прошли успешно и были приняты технадзором, необходимо следовать алгоритму, компенсирующему недостатки метода.
- Предварительная подготовка. Трубопровод должен быть засыпан грунтом с подбивкой пазух, оставляя открытыми только стыковые соединения (если это предусмотрено проектом). Грунт выступает в роли «саркофага», поглощающего энергию в случае разрыва.
- Ступенчатый подъем давления. Нельзя сразу качать до проектного значения (например, 1.25 от рабочего). Давление поднимают ступенями: 0.3 от испытательного, затем 0.6, и только потом полный номинал. На каждой ступени делается выдержка 10–15 минут.
- Учет коэффициента запаса. Согласно СП 40-102-2000, для пластмассовых труб время испытания на прочность должно составлять не менее 1 часа, а на герметичность — после выравнивания температур воздуха внутри трубы и окружающей среды.
- Компенсация «ползучести» ПНД. Чтобы отличить дефект сварки от естественного расширения полиэтилена, используется метод «подкачки». После первого падения давления из-за расширения трубы, его восстанавливают до исходного. Если после 2-3 циклов давление стабилизируется — система герметична.
- Контроль фитингов. Электросварные фитинги (муфты, отводы) должны полностью остыть после сварки. Время остывания, указанное на штрих-коде, при пневматике рекомендуется увеличивать в 1.5 раза.
Регуляторные требования и документация
При проведении работ необходимо опираться на следующие нормативные акты:
- ГОСТ ISO 4427-1-2013 — требования к трубам из полиэтилена.
- СП 62.13330.2011 — если речь идет о газораспределении (опрессовка воздухом там обязательна).
- СТО Газпром 2-2.1-607-2011 — дает отличные методики по пневматическим испытаниям полимерных сетей.
Результаты испытаний оформляются актом установленной формы (Приложение 1 к СП 129.13330.2019). В акте обязательно указывается тип манометра, его номер в реестре СИ и дата последней поверки.
Выводы и рекомендации
Опрессовка ПНД труб воздухом — это вынужденная, но технически обоснованная мера при строительстве наружных сетей в сложных условиях. Основные рекомендации для инженеров и заказчиков:
- Используйте качественные материалы. Продукция проверенных заводов и сертифицированные электросварные фитинги снижают риск аварии при испытаниях на 90%.
- Соблюдайте ТБ. Удаление людей из траншеи и радиуса 10-25 метров от трубопровода при подъеме давления — закон.
- Документируйте каждый шаг. При отсутствии воды технадзор будет изучать журналы работ и паспорта на трубы с особым пристрастием. Пневматические испытания — это ответственность, подкрепленная инженерным расчетом.
Часто задаваемые вопросы (FAQ)
В: Можно ли опрессовывать ПНД трубу воздухом на давление 16 бар (SDR 11)?
О: Теоретически — да, если это предусмотрено проектом. Однако на практике пневматические испытания на таких давлениях крайне опасны. Согласно СП 129.13330.2019, давление воздуха при испытаниях напорных водоводов обычно ограничивается меньшими значениями (до 0.5 МПа) или требует специальных мер защиты. Всегда сверяйтесь с ППР (Проектом производства работ).
В: Какое время нужно выдерживать трубу под давлением воздуха?
О: Для проверки на прочность — не менее 1 часа. Для проверки на герметичность — время, необходимое для осмотра всех стыков, но не менее 30 минут после стабилизации давления и температуры.
В: Как найти микротечь в муфте при опрессовке воздухом?
О: Самый надежный и дешевый способ — использование мыльного раствора (пены). В профессиональной среде также применяют ультразвуковые детекторы утечек, которые улавливают шум выходящего воздуха на высоких частотах.
В: Обязательно ли заполнять траншею перед пневматикой?
О: Да, это требование безопасности. Плотный грунт препятствует разлету осколков трубы и гасит ударную волну. Стыки можно оставлять открытыми в приямках, если это не противоречит требованиям проекта и ТБ.
В: Можно ли использовать обычный автомобильный компрессор для опрессовки?
О: Нет. Для наружных сетей (диаметры от 110 мм и выше) требуются промышленные компрессоры с достаточной производительностью (м³/мин) и встроенными фильтрами/осушителями, чтобы не загнать в систему масло и влагу, которые могут повредить запорную арматуру.
