Грунтовая коррозия: Эффективные методы защиты стальных фланцев при высоких ценах на ПНД и способ использования жертвенной пластины
Грунтовая коррозия: Как защитить стальные фланцы, если ПНД дорог (жертвенная пластина)
Проблема долговечности подземных инженерных коммуникаций в России стоит крайне остро. По данным отраслевой аналитики, до 70% аварий на стальных участках трубопроводов и узловых соединениях ПНД-систем связаны не с износом материала, а с агрессивным воздействием внешней среды. Одной из наиболее уязвимых зон в сетях водоснабжения и газораспределения остаются фланцевые соединения.
Несмотря на повсеместный переход на полиэтилен (ПНД), полностью исключить металл из системы невозможно: задвижки, гидранты, переходы на стальные участки и запорная арматура требуют использования стальных фланцев. В условиях высокоагрессивных грунтов (торфяники, солончаки, участки с высоким уровнем грунтовых вод, характерные для Северо-Западного региона) незащищенный стальной фланец может превратиться в «труху» уже через 3–5 лет эксплуатации. При этом использование дорогостоящих полимерных покрытий или нержавеющих фланцев серьезно увеличивает сметную стоимость объекта. В данной статье мы разберем инженерное решение, которое позволяет эффективно бороться с коррозией при ограниченном бюджете — метод электрохимической защиты с использованием жертвенной пластины (анодного протектора).
Анализ проблемы: почему стандартная изоляция не работает?
Традиционно для защиты стальных элементов в грунте используются битумные мастики, липкие полимерные ленты или термоусаживаемые муфты. Однако на практике эти методы имеют ряд критических недостатков:
- Сложная геометрия: Фланец — это сложный узел с болтовыми соединениями, выступами и острыми кромками. Обеспечить 100% адгезию ленты или мастики к такой поверхности в полевых условиях практически невозможно.
- Микротрещины и отслоения: В процессе обратной засыпки грунта или сезонных подвижек почвы изоляционный слой получает микроповреждения. В этих местах возникает локальная коррозия, которая под слоем изоляции развивается в разы быстрее из-за создания гальванических пар.
- Человеческий фактор: Качество подготовки поверхности (очистка от ржавчины до степени St2 или Sa2.5 по ГОСТ Р ИСО 8501-1-2014) на дне траншеи часто не выдерживает никакой критики.
Согласно ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии», при высокой коррозионной агрессивности грунта (удельное сопротивление менее 20 Ом·м) пассивной изоляции недостаточно. Именно здесь на помощь приходит активная электрохимическая защита (ЭХЗ).
Технологический аспект: принцип работы жертвенной пластины
Метод жертвенной пластины (протекторная защита) основан на разности электрохимических потенциалов металлов. В паре «сталь — магний» или «сталь — цинк» более активным металлом является анод (магний), который имеет более отрицательный потенциал.

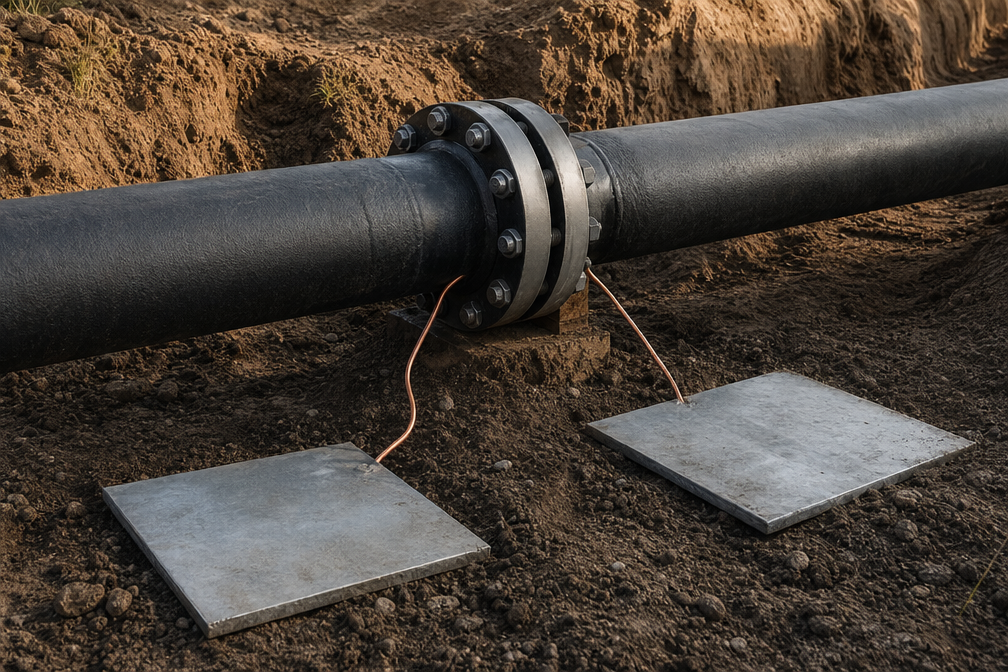

При электрическом соединении стального фланца с магниевой пластиной и их погружении в электролит (влажный грунт) образуется гальванический элемент. В этой цепи ток течет от протектора к фланцу. В результате сталь становится катодом, и коррозионные процессы на ней прекращаются, а магниевая пластина (жертва) постепенно разрушается, отдавая свои ионы в почву.
Преимущества метода:
- Автономность: Не требуется подключение к внешнему источнику тока (в отличие от станций катодной защиты).
- Локальность: Защищается конкретный узел, не перегружая общую систему защиты магистрали.
- Простота монтажа: Установка протектора занимает 15–20 минут.
Сравнительный анализ методов защиты стальных фланцевых соединений
Для выбора оптимального решения необходимо сопоставить технические характеристики и экономическую эффективность различных подходов. В таблице ниже приведено сравнение наиболее популярных методов защиты фланцев при подземной прокладке.
| Критерий сравнения | Битумно-полимерная изоляция | Термоусаживаемая муфта (кожух) | Фланец из нержавеющей стали | Протекторная защита (жертвенная пластина) |
|---|---|---|---|---|
| Срок службы защиты | 3–7 лет | 10–15 лет | 50+ лет | 15–25 лет (зависит от массы) |
| Сложность монтажа | Средняя (требует подготовки) | Высокая (нужен прогрев) | Низкая (обычный монтаж) | Низкая (крепление на болт/сварку) |
| Стойкость к повреждениям | Низкая | Средняя | Абсолютная | Высокая (самозалечивание) |
| Стоимость (отн. ед.) | 1.0 (база) | 2.5–3.5 | 10.0–15.0 | 1.8–2.2 |
| ГОСТ / Норматив | ГОСТ 9.602-2016 | СП 42-103-2003 | ГОСТ 12815-80 | ГОСТ 26251-84 |
Как видно из таблицы, жертвенная пластина является «золотой серединой», обеспечивая долговечность, сопоставимую со сроком службы ПНД трубы (50 лет при условии плановой замены протектора через 20 лет), при затратах, значительно меньших, чем закупка нержавеющих комплектующих.
Экономическая перспектива: когда ПНД-решения становятся слишком дорогими
В идеальных условиях для полной защиты от коррозии инженеры рекомендуют использовать бесколодезную установку запорной арматуры с полностью полиэтиленовыми патрубками (спигот) и электросварными муфтами. Однако стоимость комплекта «задвижка с ПЭ патрубками + две электросварные муфты» может в 2–3 раза превышать стоимость стандартной фланцевой задвижки.
Если бюджет проекта ограничен, использование стандартной чугунной или стальной задвижки с ответными стальными фланцами и установкой магниевого анода становится наиболее рациональным решением. Это позволяет соблюсти требования СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» в части обеспечения надежности и защиты от коррозии без неоправданного удорожания.
Проектирование и расчет: сколько «вешать в граммах»?
Для эффективной защиты недостаточно просто закопать кусок магния рядом с трубой. Необходим расчет массы протектора исходя из требуемого срока службы и плотности защитного тока. Согласно РД 153-39.4-091-01, плотность тока для защиты стали в грунте составляет в среднем 10–30 мА/м².
При расчете учитывается:
- Площадь поверхности фланца и крепежа: Не забывайте, что болты и гайки также являются частью защищаемой системы.
- Тип протектора: Обычно используются ПМ-5У, ПМ-10У или ПМ-20У (цифра означает массу магниевого сплава в килограммах).
- Сопротивление грунта: В высокоомных песках протекторы работают слабо, там требуются другие решения. Но в глинах и суглинках они показывают максимальную эффективность.
Важным нюансом является способ подключения. Протектор должен иметь надежный электрический контакт с фланцем. Оптимально — приварка соединительного кабеля через термитный патрон или использование специальных зажимов, защищенных от влаги.
Регуляторные коллизии и их решение
Одной из проблем внедрения протекторной защиты является инертность контролирующих органов. В некоторых регионах технадзор требует «традиционной» обмотки липкими лентами, игнорируя современные методы ЭХЗ. Однако ссылка на СП 62.13330.2011 «Газораспределительные системы» и ГОСТ 9.602 позволяет обосновать применение протекторов как основного или дополнительного метода защиты.
Более того, современный сервис поставщиков оборудования для наружных сетей сегодня включает не просто отгрузку «трубы и фитинга», а подбор комплексного решения. Если вы строите сеть в болотистой местности, профессиональный поставщик предложит вам комплект: стальные фланцы + болты с термодиффузионным цинкованием + магниевый протектор.
Выводы и практические рекомендации
Грунтовая коррозия — это неизбежный процесс, но им можно управлять. Если бюджет не позволяет использовать полностью полимерные узлы или нержавеющую сталь, метод жертвенной пластины является наиболее технологичным и экономически оправданным.
Краткие рекомендации для инженеров и заказчиков:
- Проводите анализ грунта: Если удельное сопротивление ниже 20 Ом·м, установка протектора обязательна.
- Защищайте комплексно: Протектор защищает металл, но не отменяет пассивную изоляцию (например, термоусаживаемую ленту). Вместе они создают «двойной барьер».
- Контролируйте контакт: Без качественного электрического соединения протектора с фланцем система работать не будет.
- Выбирайте проверенных поставщиков: Качество магниевого сплава в протекторе напрямую влияет на его токоотдачу и реальный срок службы.
Применение анодной защиты — это показатель профессионализма монтажной организации и заботы заказчика о будущей эксплуатации сети. Это переход от стратегии «закопал и забыл» к стратегии управляемого жизненного цикла инженерных систем.
Часто задаваемые вопросы (FAQ)
В: Можно ли использовать одну жертвенную пластину для защиты нескольких фланцевых соединений в одном колодце?
О: Да, это возможно при условии объединения всех фланцев в единую электрическую цепь (с помощью медного кабеля-перемычки). Однако необходимо пересчитать массу протектора, так как общая площадь защищаемой поверхности увеличится. Согласно ГОСТ 9.602, расчет должен подтверждать, что защитный потенциал будет обеспечен на всех элементах.
В: Как понять, что жертвенная пластина полностью «растворилась» и требует замены?
О: Для этого на этапе монтажа выводятся контрольно-измерительные пункты (КИП). Замер потенциала «труба-земля» с помощью мультиметра и электрода сравнения позволяет точно определить, работает ли еще защита. Если потенциал стал менее отрицательным, чем -0,85 В (по отношению к медно-сульфатному электроду), протектор пора менять.
В: Не опасно ли использование магниевых протекторов на газопроводах?
О: Напротив, это стандартная практика, регламентированная СП 62.13330. В отличие от активной катодной защиты, протекторы не создают блуждающих токов высокой интенсивности, что делает их безопасными для смежных коммуникаций.
В: Поможет ли жертвенная пластина, если фланец уже начал ржаветь?
О: Электрохимическая защита способна остановить уже начавшийся процесс коррозии, переведя реакцию в катодную зону. Однако перед установкой крайне важно очистить рыхлую ржавчину, чтобы обеспечить электрическую проводимость и контакт протектора с металлом фланца.
В: Почему нельзя просто покрасить фланец хорошей краской в три слоя?
О: Любое лакокрасочное покрытие имеет пористость и уязвимо к механическим повреждениям при засыпке грунта камнями или строительным мусором. Жертвенная пластина обеспечивает «дистанционную» защиту: даже если на покрытии фланца появится скол, ток от протектора будет подавлять коррозию в этом конкретном месте.
