Гидроиспытания: Поднимаем давление, но не рвем трубу (формула времени выдержки)

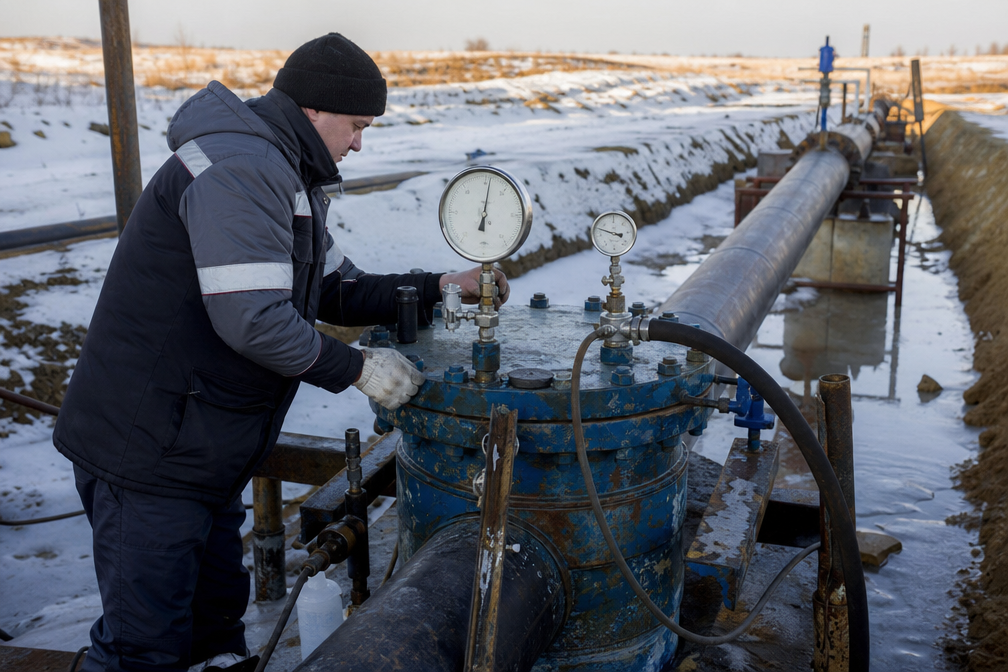

Гидравлические испытания — это критический этап ввода наружных инженерных сетей в эксплуатацию, своего рода «экзамен» для всей системы. В условиях современного строительства, где темпы работ диктуют жесткие графики, ошибки на этапе опрессовки становятся фатальными. По статистике, до 15% аварий на новых трубопроводах водоснабжения и газораспределения происходят из-за некорректного проведения испытаний: либо из-за избыточного давления, приводящего к разрушению структуры полимера, либо из-за недостаточного времени выдержки, маскирующего скрытые дефекты сварных соединений.
Проблема заключается в физико-химической природе современных материалов, в частности полиэтилена низкого давления (ПНД). В отличие от стали, ПНД обладает выраженной вязкоупругостью. Это означает, что при подаче давления труба начинает «дышать» — увеличиваться в объеме, что ведет к естественному падению давления в системе даже при полной герметичности. Незнание этой специфики заставляет неопытных монтажников бесконечно «подкачивать» систему, создавая избыточные напряжения, которые впоследствии превращаются в микротрещины и разрывы.
Критический анализ: Технологические и нормативные коллизии
Проведение гидроиспытаний сегодня сталкивается с тремя основными вызовами, требующими глубокого инженерного осмысления.
1. Технологический аспект: Температурная зависимость и вязкоупругость
Для полиэтиленовых труб марки ПЭ 100 и ПЭ 100-RC критически важно учитывать температуру окружающего воздуха и теплоносителя (воды). Согласно СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», испытания должны проводиться после стабилизации температуры в системе. Разница в 5-10 градусов между водой из скважины и разогретой на солнце трубой в траншее может исказить результаты манометрических замеров на 0,05–0,1 МПа, что часто принимается за утечку.
2. Регуляторный аспект: Различия в методиках
На практике часто возникает путаница между требованиями различных нормативных документов. Например, СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» регламентирует два этапа испытаний: предварительный (до засыпки траншеи) и окончательный. В то же время, при строительстве газопроводов из ПНД специалисты руководствуются СП 62.13330.2011 «Газораспределительные системы», где нормы времени выдержки и допустимые падения давления существенно жестче из-за специфики транспортируемой среды.
3. Экономический аспект: Цена ошибки
Разрыв трубы при испытаниях — это не только стоимость поврежденного участка ПНД и электросварной муфты. Это затраты на повторную мобилизацию техники, демонтаж поврежденного узла, повторные земляные работы и, самое главное, срыв сроков сдачи объекта. Использование качественной запорной арматуры и фитингов от проверенных поставщиков снижает риск выхода из строя узловых элементов, но не страхует от ошибок в расчете формулы выдержки.
Сравнительный анализ характеристик и режимов испытаний трубопроводов
Для наглядности приведем сравнение параметров испытаний для различных материалов и типов сетей, исходя из нормативных требований РФ.
| Материал трубы / Тип сети | Расчетное давление ($P_p$) | Испытательное давление ($P_{исп}$) | Время выдержки (предварит.) | Допустимое падение давления |
|---|---|---|---|---|
| ПНД (ПЭ 100) / Водопровод | Напр., 1.0 МПа | $1.5 times P_p$ (1.5 МПа) | 30 — 60 мин | Не более 0.02 МПа |
| Сталь / Теплосеть | Напр., 1.6 МПа | $1.25 times P_p$ (2.0 МПа) | 10 мин | Падение не допускается |
| ВЧШГ (Чугун) / Водоканал | Напр., 1.0 МПа | $P_p + 0.5$ МПа | 10 — 15 мин | Не более 0.03 МПа |
| ПНД (SDR 11) / Газопровод | До 0.6 МПа | $1.25 times P_p$ (0.75 МПа) | 24 часа (окончат.) | По формуле через объем |
Механика процесса: Формула времени и этапы «безопасного» давления
Процесс гидроиспытаний полиэтиленового трубопровода делится на три фазы, каждая из которых имеет свои физические обоснования.
Фаза А: Подготовка и удаление воздуха
Самая опасная ошибка — наличие воздушных пробок. Воздух сжимаем, и при разрыве трубы он создает эффект взрыва, в то время как вода просто вытекает. Перед подъемом давления система должна быть заполнена водой медленно, с открытыми вантузами в верхних точках и на концах участков. Согласно ГОСТ Р 58121.3, скорость заполнения не должна превышать 0.3 м/с.
Фаза Б: Предварительная выдержка (релаксация)
После достижения рабочего давления ($P_work$) необходимо сделать паузу на 10-20 минут. Это время нужно, чтобы труба «приняла» нагрузку, а электросварные фитинги и запорная арматура стабилизировались. В этот период падение давления будет наиболее интенсивным из-за деформации (расширения) стенок трубы.
Фаза В: Подъем до испытательного давления и контроль
Подъем осуществляется ступенями по 0.1–0.2 МПа. Для ПНД труб время выдержки под испытательным давлением составляет не менее 30 минут (для предварительного этапа). Формула выдержки здесь не является линейной. Важно не просто смотреть на манометр, а фиксировать динамику. Если за последние 10 минут падение замедлилось и не превышает 0.01 МПа — герметичность обеспечена.
Оборудование для проведения испытаний
Для качественного выполнения работ компания «Наружные трубопроводы» рекомендует использовать профессиональный комплект оборудования:
- Электрические или ручные опрессовщики: Обеспечивают плавный подъем давления без гидроударов.
- Поверенные манометры: Класс точности не ниже 1.5 с диаметром корпуса от 160 мм для четкой фиксации малых колебаний.
- Запорная арматура: Задвижки с обрезиненным клином или шаровые краны ПНД, способные выдержать полуторакратные нагрузки без протечек через уплотнения штока.
- Регистраторы давления (дата-логгеры): Позволяют документально подтвердить график испытаний для технадзора.
Особое внимание стоит уделить местам установки заглушек. Использование временных фланцевых заглушек требует проверки состояния крепежа (болтов и шпилек), так как при давлении 15 атмосфер на заглушку диаметром 315 мм действует сила в несколько тонн.
Инженерные рекомендации по предотвращению аварий
На основе опыта строительства сетей в Санкт-Петербурге и Ленинградской области, мы выделили ключевой алгоритм действий, минимизирующий риск разрыва:
- Контроль SDR: Никогда не проводите испытания на давление, превышающее возможности трубы. Например, труба SDR 17 рассчитана на рабочее давление 1.0 МПа (вода), ее предел при опрессовке — 1.5 МПа. Превышение этого порога ведет к необратимой деформации.
- Осмотр стыков: При предварительном испытании все электросварные муфты и стыки, выполненные сваркой встык, должны быть очищены от грунта. Появление «слезы» или запотевания — признак брака сварки.
- Использование компенсаторов: На длинных прямых участках учитывайте линейное расширение.
- Документирование: Составление акта скрытых работ и акта гидроиспытаний по форме Приложения Г к СП 31.13330.2012 является обязательным требованием для сдачи объекта.
Заключение
Гидроиспытания — это не формальная процедура, а сложный физический процесс. Понимание свойств полиэтилена, строгое соблюдение регламентов СП 31.13330 и СП 62.13330, а также использование качественных комплектующих — электросварных фитингов, задвижек и кранов ПНД — залог долговечности инженерных сетей. Задача инженера — найти баланс между необходимой нагрузкой для выявления дефектов и сохранением структурной целостности трубопровода.
Часто задаваемые вопросы (FAQ)
В: Допускается ли падение давления при испытании ПНД труб, если визуально течи нет?
О: Да, согласно методикам для полимерных труб, падение давления в первые 30-60 минут допустимо и обусловлено расширением трубы (вязкоупругой деформацией). Важно, чтобы это падение не превышало нормативных значений (обычно 0.02 МПа для водопровода) после стабилизации системы.
В: Можно ли проводить пневматические испытания (воздухом) вместо гидравлических?
О: Пневматические испытания допускаются в исключительных случаях (например, при отрицательных температурах или отсутствии воды на объекте) и регламентируются СП 62.13330.2011 (для газа) или специальными разделами ППР. Это значительно опаснее, требует строгого соблюдения зон безопасности и специальных расчетов.
В: Какое давление считать расчетным, если в проекте указано только рабочее?
О: Согласно СП 31.13330.2012, расчетное давление для испытаний принимается как $1.5 times P_{раб}$, но не менее определенного порога для конкретного типа труб. Всегда сверяйтесь с проектной документацией, где этот параметр должен быть зафиксирован инженером-проектировщиком.
В: Как влияют электросварные фитинги на результаты испытаний?
О: Качественные электросварные муфты (например, европейских или ведущих отечественных брендов) при правильном монтаже являются самым прочным элементом системы. Если фитинг потек при испытании, это в 99% случаев признак нарушения технологии сварки (не снят оксидный слой, была влага или грязь в зоне сварки).
В: Через какое время после сварки ПНД труб можно начинать гидроиспытания?
О: Испытания можно начинать только после полного остывания всех сварных соединений до температуры окружающей среды. Для электросварных муфт это время указано на штрих-коде (обычно от 20 до 60 минут), но для опрессовки рекомендуется выждать не менее 3-5 часов, а лучше — приступать на следующий день.
